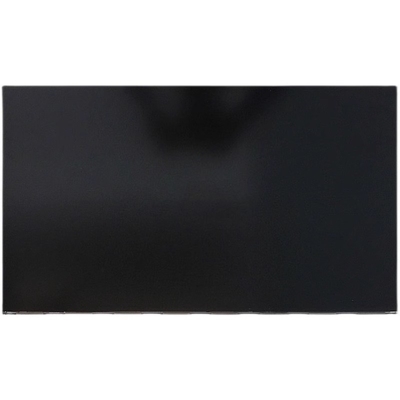

Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 21.5» |
|---|---|---|---|
| Απόφαση: | 1920 (RGB) ×1080, FHD 102PPI | Φωτεινότητα: | 200 cd/m2 |
| Γωνία θέασης: | 45/45/25/40 (τύπος) ((CR≥10) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| HM215WU1-500 | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| 0 ~ 50 °C | -20 ~ 60 °C | - | ||
| Σχεδιασμένο για: |
|
|||
| Μέγεθος πίνακα: | 21.5 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1920 ((RGB) × 1080, FHD | Βόρεια λωρίδα RGB | 0.08275×0.24825 mm | 0.24825×0.24825 mm [102PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 4760,64 × 268,11 mm | 4790,8 × 271,3 mm | 4950,6 × 292,2 mm | 7.7/10.7 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | Κανονική διάμετρος | |
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 10,79 κιλά (Τύπος.) | Αντιφωτισμός (Haze 25%), σκληρή επικάλυψη (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 200 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 600(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 45/45/25/40 (τύπος) ((CR≥10) | Στις έξι. | 1.5/3.5 (τύπος) (Tr/Td) (μs) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 16.7M (6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| Αλλαγή φωτεινότητας: | 1.25/1.33 (τύπος/μέγιστο) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 0.9/1.1Α (τύπος/μέγιστο.) | 5.0V (τύπος.) | 4.5/5.5W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Επενδύσεις σε ηλεκτρονικά συστήματα | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| UJU | IS100-L30R-C23 | 1 τεμάχιο | 10,0 mm | 30 πινάκια | Δοκιμαστικό σήμα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 4 χορδές | 16S4P | 30 χλμ. | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 48mA | 34.8/38.4V (τύπος/μέγιστο.) | 6.68/7.37W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| Συνδετήρας | - Όχι, όχι. | |||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| Ε&Τ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 1 τεμάχιο | 10,0 mm | 6 καρφίτσες | BLE-6PINS-CCAACC | |

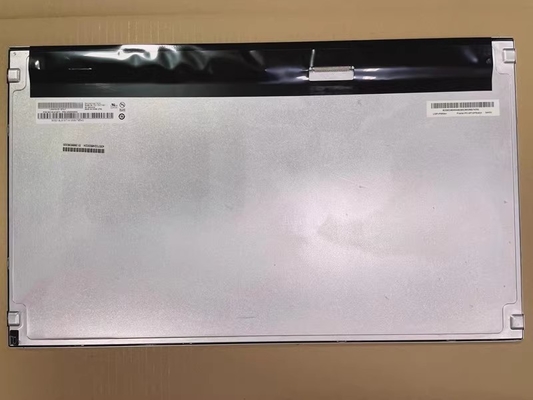

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 476.64 ((W) × 268.11 ((H) mm, μέγεθος περίγραμμα 495.6 ((W) × 292.2 ((H) × 10.7 ((D) mm, μέγεθος περιοχής προβολής 479.8(W) × 271.3(H) mm, με επιφανειακή επεξεργασία από αντιφωτιστικό (Haze 25%), σκληρή επίστρωση (3H), καθαρό βάρος 1,79 kg (τύπος). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM,HM215WU1-500 μπορεί να παρέχει 200 cd/m2 φωτεινότητα οθόνης 6001 αναλογία αντίθεσης μετάδοσης, γωνία θέασης 45/45/25/40 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 1,5/3,5 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 72% (NTSC).Αυτό το προϊόν υιοθέτησε 16S4P WLED ως σύστημα φώτισης πίσω που τοποθετήθηκε ως τύπος φωτός Edge (κάτω πλευρά) και έχουν διάρκεια ζωής 30K ώρεςΤο HM215WU1-500 χρησιμοποιεί LVDS (2 ch, 8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 30 πινές συνδετήρα με τάση τροφοδοσίας ισχύος 5.0V (τύπος- Ναι.
