Λεπτομέρειες:
|
| Ετικέτα: | CPT | Διαγώνιο μέγεθος: | 10.3» |
|---|---|---|---|
| Απόφαση: | 1280 (RGB) ×480, DVGA 133PPI | Φωτεινότητα: | 800 cd/m2 |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C · Επίπεδο δονήσεων: 2,9G |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| CLAA103WA01 XN | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28,4 m/s2) |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 800 (τύπος) | 85/85/85/85 (τύπος) | 25 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | HFFS, συνήθως μαύρο, μεταδοτικό | 1000: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 7488K | 262K/16.7M (6-bit / 8-bit) | Χ:0.300" Υ:0.312 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 75% | 92% | 74% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.18/1.43 (τύπος/μέγιστο) | ||
| Απόδοση: | Τεχνολογία 3D | Ορατότητα του ηλιακού φωτός | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | ||
| Μέγεθος πίνακα: | 10.3 | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1280 ((RGB) × 480 [DVGA] | Βόρεια λωρίδα RGB | 0.1905×0.1905 [133PPI] | 0.0635×0.1905 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 8Γεωγραφικό | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 260 g (τύπος) | - | Αντιφως (Haze 25%) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 9S3P | Ματρί | 30 χλμ. | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 260,96±3,15V | 210mA (τύπος) | 5.66W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | - Όχι, όχι. | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| JST | BHSR-02VS-1 | 3.5 mm | 2 καρφίτσες | 1 τεμάχιο | Διάταξη 2 | |
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (τύπος.) ((DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (τύπος) ((DIDD/AIDD/IGH/IGL) | 486.5/923,5mW (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | Επενδύσεις σε ηλεκτρική ενέργεια | ||||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| 0.5 mm | 60 πινάκια | 1 τεμάχιο | ||||

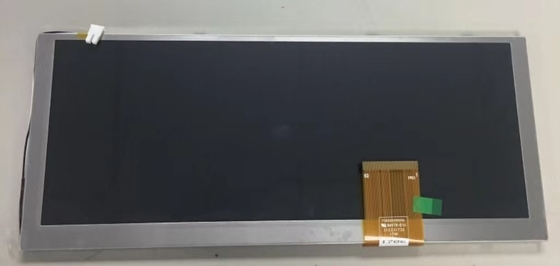

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 243.84 ((W) × 91.44 ((H) mm, μέγεθος περίγραμμα 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm, μέγεθος περιοχής προβολής 246.84(Δ) × 94.44(H) mm, με επιφανειακή επεξεργασία από Antiglare (Haze 25%), καθαρό βάρος 260g (τύπος). Ως προϊόν HFFS, κανονικά μαύρο, μεταδοτικό LCM, το CLAA103WA01 XN μπορεί να παρέχει φωτεινότητα οθόνης 800 cd/m2 1000:1 αναλογία μεταδοτικής αντίθεσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 25 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 8-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 70% (NTSC).Αυτό το προϊόν υιοθέτησε το 9S3P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 30K ώρεςΤο CLAA103WA01 XN χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 60 πινάκια FPC με τάση τροφοδοσίας ισχύος 3,3/13.0/22.0/-6.0V (τύπος) (DVDD/AVDD/VGH/VGL).
