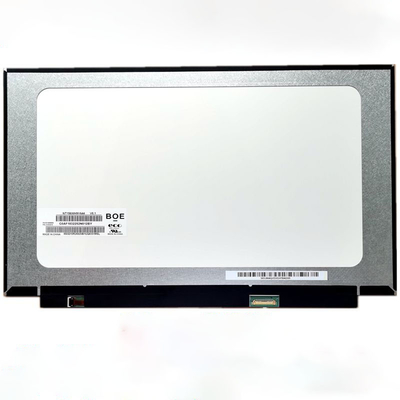

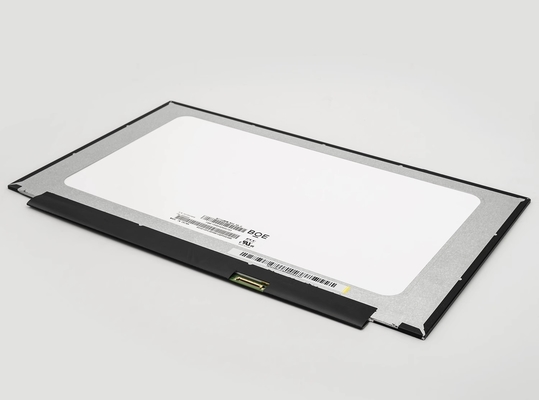

Λεπτομέρειες:
|
| ΕΜΑΡΚΑ: | ΚΑΠ | Διαγώνιο μέγεθος: | 15.6» |
|---|---|---|---|
| Απόφαση: | 1366 ((RGB) × 768, WXGA 100PPI | Φωτεινότητα: | 220 Cd/m ² |
| Γωνία θέασης: | 45/45/20/40 (τύπος.) (CR≥10) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου 6 Συμβατότητα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| NT1αρμόδιες υπηρεσίες | α-Si TFT-LCD, LCM | ΒΕ076Ε | ||
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Μέγεθος οθόνης: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 1366 ((RGB) × 768, WXGA | Βόρεια λωρίδα RGB | 00,084 × 0,252 mm | 00,252 × 0,252 mm [100 PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 3440,232 × 193,536 χιλιοστά | - | 3500,96 × 216,75 mm | 3.05/3.2 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 | Τύπος τοπίου | Στενό (PCBA επίπεδο, T≤3,2 mm) | |
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 360g (μέγιστο.) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Τρύπες & Κράφτες: |
Χωρίς
|
|||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 220 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 400(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Στις έξι. | 45/45/20/40 (τύπος) | 12 (τύπος) (Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 48% | 67% | 50% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.25/1.54 (μέγιστος.) | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 15 χλμ. | 9S4P | 4 χορδές | - | |
| WLED Ηλεκτρική: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 27.0V (μέγιστο.) | 17.3mA (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | - | ||||
| Ηλεκτρικός οδηγός WLED | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 2.52W (μέγιστο) | ||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 233/339mA (τύπος/μέγιστο.) | 0.77/1.12W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| eDP (1 λωρίδα), eDP1.2, HBR1 (2.7G/γραμμή) | Συνδετήρας | |||||

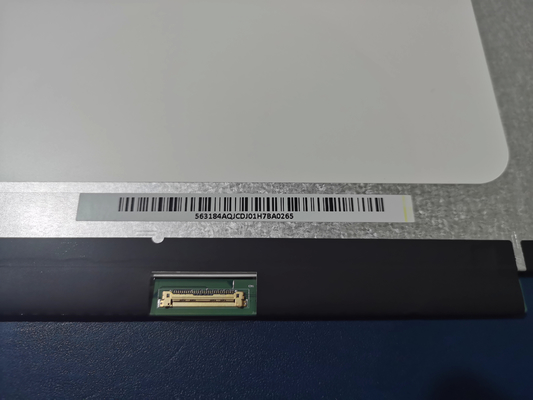

| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| ΣΤΜ | MSAK24025P30 | 1 τεμάχιο | 30 πινάκια | 0.5 mm | Επικαιροποιημένα στοιχεία: | |

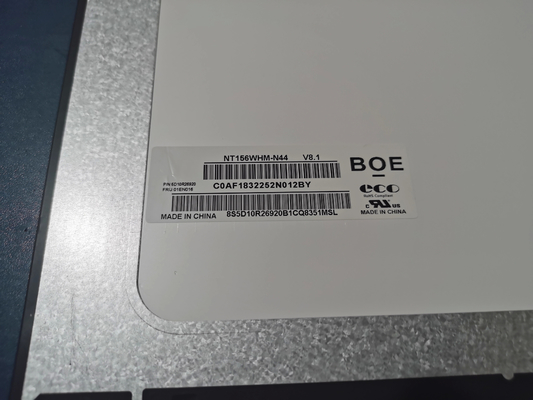

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 344.232 ((W) × 193.536 ((H) mm, μέγεθος περίγραμμα 350.96 ((W) × 216.75 ((H) × 3.2 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επικάλυψη (3H), καθαρό βάρος 360g (Max.), σχήμα τύπου Slim (PCBA Flat, T≤3.2mm).:1 αναλογία μεταδοτικής αντίθεσης, γωνία θέασης 45/45/20/40 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 12 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε 9S4P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο NT156WHM-N44 χρησιμοποιεί το eDP (1 Lane) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 κόμβους.
