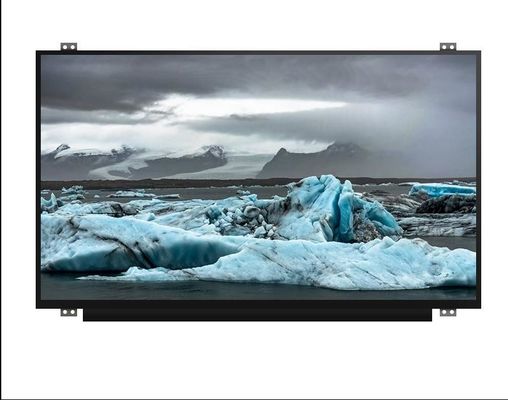

Λεπτομέρειες:
|
| Ετικέτα: | ΚΑΠ | Διαγώνιο μέγεθος: | 11.6» |
|---|---|---|---|
| Απόφαση: | 1366 (RGB) ×768, WXGA 135PPI | Φωτεινότητα: | 250 cd/m ² |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| NV116WHM-N45 | α-Si TFT-LCD, LCM | - | ||
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Μέγεθος οθόνης: | 11.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 1366 ((RGB) × 768, WXGA | Βόρεια λωρίδα RGB | 00,0625 × 0,1875 mm | 00,1875 × 0,1875 mm [135PPI] | |

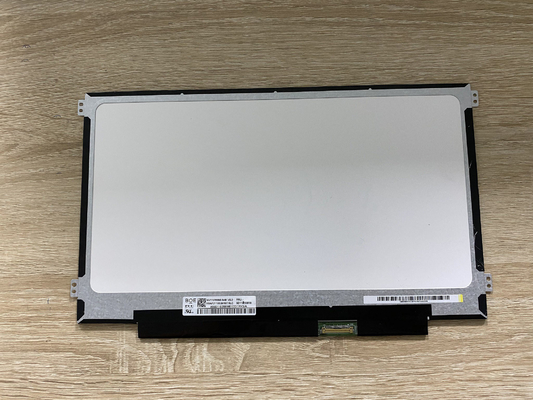

| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 256.125×144 mm | - | 278×168 mm | 2.8/3.0 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 | Τύπος τοπίου | Στενό (PCBA επίπεδο, T≤3,2 mm) | |
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 200 g (μέγιστο.) | - | - | ||
| Τρύπες & Κράφτες: | Τρύπες τοποθέτησης προσώπου (8 τεμάχια) στα αριστερά, δεξιά σχοινιά | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 250 cd/m2 (Τύπος) | ADS, συνήθως μαύρο, μεταδοτικό | 800(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Συμμετρία | 85/85/85/85 (τύπος) | 30 (τύπος) (Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 53% | 71% | 55% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.25/1.67 (μέγιστος.) | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 15 χλμ. | 8S3P | 3 χορδές | - | |
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | - | ||||
| Ηλεκτρικός οδηγός WLED | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 1.8W (μέγιστο.) | ||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 273mA (τύπος.) | 0.6/1.0W (τύπος./μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| eDP (1 λωρίδα), eDP1.2, HBR1 (2.7G/γραμμή) | Συνδετήρας | |||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| ΣΤΜ | MSAK24025P30 | 1 τεμάχιο | 30 πινάκια | 0.5 mm | Επικαιροποιημένο | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 256,125 mm, μέγεθος περίγραμμα 278 mm, καθαρό βάρος 200 g (μέγιστο).σχήμα τύπου Slim (PCBA Flat)Ως ADS, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το NV116WHM-N45 μπορεί να παρέχει φωτεινότητα οθόνης 250 cd/m2 με αναλογία αντίθεσης μετάδοσης 800: 1, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για το Symmetry, και ο χρόνος απόκρισης 30 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 262K χρώματαΤο προϊόν αυτό υιοθέτησε 8S3P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχει διάρκεια ζωής 15K ώρες,Το NV116WHM-N45 χρησιμοποιεί το eDP (1 Lane) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 συνδέσμους συνδετήρα με τάση τροφοδοσίας ισχύος 3.3V (τύπος.).
