Λεπτομέρειες:
|
| Ετικέτα: | ΤΙΑΝΜΑ | Διαγώνιο μέγεθος: | 10.1» |
|---|---|---|---|
| Απόφαση: | 1280 (RGB) ×800, WXGA 149PPI | Φωτεινότητα: | 1000 cd/m2 (τύπος) |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| TM101JDHG32 | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 10.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1280 (RGB) × 800, WXGA | Βόρεια λωρίδα RGB | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2160,96 × 135,6 mm | 2190,96 × 138,6 mm | 2290,8 × 149 mm | 6.2/9.61 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 289g (τύπος) | Σκληρή επικάλυψη | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 1000 cd/m2 (τύπος) | SFT, συνήθως μαύρο, μεταδοτικό | 700(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 7416K | 262K/16.7M (6-bit / 8-bit) | Χ:0.299" Υ:0.320 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 52% | 72% | 54% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.33 (τύπος/μέγιστο) | ||
| Απόδοση: | 3D τύπος | Εξωτερική ορατότητα | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 300mA (τύπος.) | 3.3V (τύπος) | 990 mW (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-SE20P-HFE | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | Ματρί | 6S5P | 50 χιλιάρικα. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-S6P-HFE | 1 τεμάχιο | 1.25 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 550mA (τύπος) | 12.0±0,5V | 6.6W (τύπος.) | ||||

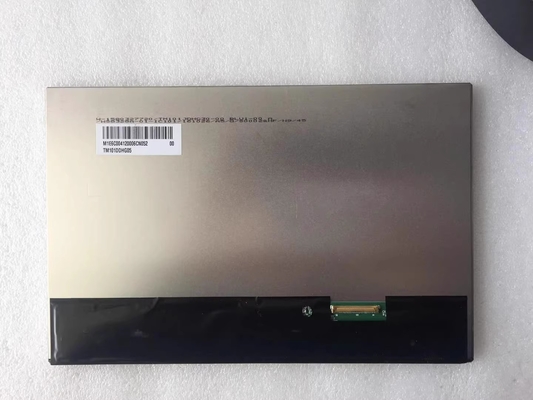

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 216.96 ((W) × 135.6 ((H) mm, μέγεθος περίγραμμα 229.8 ((W) × 149 ((H) × 9.61 ((D) mm, μέγεθος περιοχής προβολής 219.96(Δ) × 138.6(H) mm, με επεξεργασία επιφάνειας από σκληρή επίστρωση, καθαρό βάρος 289g (τύπος). Ως SFT, κανονικά μαύρο, διαπεραστικό προϊόν LCM, το TM101JDHG32 μπορεί να παρέχει φωτεινότητα 1000 cd/m2 700:1 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία και χρόνος απόκρισης 25 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 8-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε 6S5P WLED ως είναι σύστημα φώτα πίσω που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο TM101JDHG32 χρησιμοποιεί το LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 πινές συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
