Λεπτομέρειες:
|
| Ετικέτα: | ΑΕΠ | Διαγώνιο μέγεθος: | 10.1» |
|---|---|---|---|
| Αποφάσεις: | 1024 (RGB) ×600, WSVGA 117PPI | Φωτεινότητα: | 450 cd/m2 |
| Γωνία θέασης: | 70/70/60/60 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -10 ~ 60 °C · Θερμοκρασία αποθήκευσης: -30 ~ 70 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|

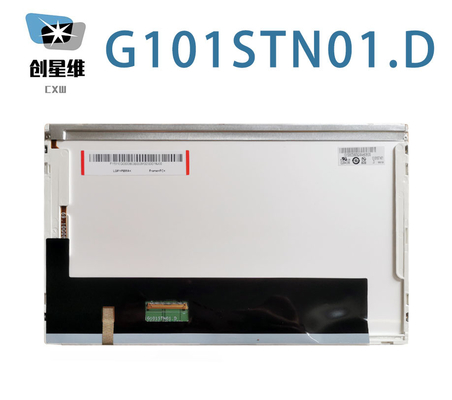

| G101STN01.D | α-Si TFT-LCD, LCM | AUO10D2 | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -10 ~ 60 °C | -30 ~ 70 °C |
| Μέγεθος πίνακα: | 10.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 600, WSVGA | Βόρεια λωρίδα RGB | 00,0725 × 0,2088 mm | 0.2175×0.2088 mm [117PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2220,72 × 125,28 mm | 2260,43 × 128,1 mm | 235×143 mm | 40,9±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 180 g (τύπος) | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 450 cd/m2 (τύπος) | TN, κανονικά λευκό, μεταδοτικό | 500(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 70/70/60/60 (τύπος) | - | 7/9 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 46% | 64% | 48% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25 (μέγιστο) 5 βαθμοί | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 140/160mA (τύπος/μέγιστο.) | 3.3V (τύπος) | 0.46/0.53W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| I-PEX | 20455-040E-12R | 1 τεμάχιο | 0.5 mm | 40 πινάκια | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 50 χιλιάρικα. | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 33.3mA (τύπος.) | 31/34V (τύπος/μέγιστο) | 2.065/2.264W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος | Με LED Driver | ||||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 180/216mA (τύπος/μέγιστο.) | 12.0±1.2V | 2.16/2.59W (τύπος/μέγιστο) | ||||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 222.72 ((W) × 125.28 ((H) mm, μέγεθος περίγραμμα 235 ((W) × 143 ((H) × 5.2 ((D) mm, μέγεθος περιοχής προβολής 226.43(Δ) × 128.1(H) mm, με επιφανειακή επεξεργασία με αντιφωτιστική επίστρωση, σκληρή επίστρωση (3H), καθαρό βάρος 180 g (τύπος). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, G101STN01.D μπορεί να παρέχει 450 cd/m2 φωτεινότητα οθόνης 5001 αναλογία αντίθεσης μετάδοσης, 70/70/60/60 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης και χρόνος απόκρισης 7/9 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο G101STN01.D χρησιμοποιεί το LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 40 πινές συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
