Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 1920 (RGB) ×1080, FHD 141PPI |
|---|---|---|---|
| Φωτεινότητα: | 300 cd/m ² | Γωνία θέασης: | 85/85/85/85 (τύπος) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου 3 Συμβατότητα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Επικαιροποιημένο | α-Si TFT-LCD, LCM | Επικαιροποίηση | ||
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Μέγεθος οθόνης: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 1920 ((RGB) × 1080, FHD | Βόρεια λωρίδα RGB | 00,05975 × 0,17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 344.16×193,59 mm | - | 3500,66 × 211,54 mm | 2.4±0,2 mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 | Τύπος τοπίου | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 280 g (μέγιστο.) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Τρύπες & Κράφτες: | Χωρίς | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 300 cd/m2 (Τύπος) | HADS, συνήθως μαύρο, μεταδοτικό | 1200(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Συμμετρία | 85/85/85/85 (τύπος) | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6485K | 16.2M (6-bit + FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 74% | 98% | 76% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.25/1.67 (μέγιστος.) | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 15 χλμ. | 10S6P | 6 χορδές | - | |
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | - | ||||
| Ηλεκτρικός οδηγός WLED | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | ||||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 228mA (μέγιστο.) | 0.75W (μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Δύο λωρίδες (eDP), eDP1.2, HBR1 (2.7G/γραμμή) | Συνδετήρας | |||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| ΣΤΜ | MSAK24025P30 | 1 τεμάχιο | 30 πινάκια | 0.5 mm | Ειδικότερα: | |

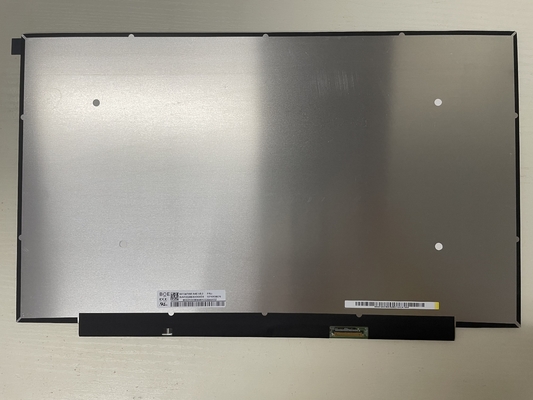

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 344.16 ((W) × 193.59 ((H) mm, μέγεθος περιγράμματος 350.66 ((W) × 211.54 ((H) × 2.6 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επίστρωση (3H), καθαρό βάρος 280g (μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3,2mm).Το NV156FHM-N69 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 12001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 25 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,2M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε 10S6P WLED ως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός (κάτω πλευρά) και έχουν ένα χρόνο ζωής εργασίας 15K ώρεςΤο NV156FHM-N69 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
