Λεπτομέρειες:
|
| Ετικέτα: | Αιχμηρό | Διαγώνιο μέγεθος: | 13.4" |
|---|---|---|---|
| Απόφαση: | 1920 ((RGB) × 1200 169PPI | Φωτεινότητα: | 500 cd/m ² |
| Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| Ειδικότερα, η παραπομπή στο παράρτημα I του κανονισμού (ΕΚ) αριθ. | Οξείδιο TFT-LCD, LCM | SHP154F | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 500 (Τύπος.) | 89/89/89/89 (τύπος) | 30 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | Νέος τρόπος 2, κανονικά μαύρος, μεταδοτικός. | 1000: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 71% | 100% | 74% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.53 (μέγιστος.) | ||
| Μέγεθος πίνακα: | 13.4" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1920 ((RGB) × 1200 | Βόρεια λωρίδα RGB | 0.150 × 0,150 [169PPI] | 0.050×0.150 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 288 ((H) × 180 ((V) | - | 293.6 ((H) × 189.6 ((V) | 2.0/4.25 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:10 (H: V) | Στενό (PCBA Bent, T≤3,0mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 195 g (μέγιστο.) | - | Αντιφως, σκληρή επικάλυψη | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 230/249mA (τύπος/μέγιστο.) | 2.78/2.89W (τύπος/μέγιστο) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 246/300mA (τύπος/μέγιστο.) | 0.81/0.99W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Ειδικότερα, η διαφορά μεταξύ των δύο οδικών λωρίδων δεν μπορεί να υπερβαίνει το 50% του οδικού ορίου. | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | 20682-040Ε-02 | 0.4 mm | 40 πινάκια | 1 τεμάχιο | ||

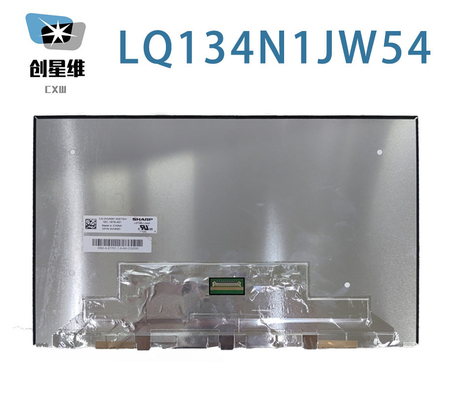

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 288 ((W) × 180 ((H) mm, μέγεθος περίγραμμα 293.6 ((W) × 189.6 ((H) × 4.25 ((D) mm,με επεξεργασία επιφάνειας από AntiglareΩς προϊόν νέου τύπου2, κανονικά μαύρο, διαπεραστικό LCM, το προϊόν είναι κατασκευασμένο από το υλικό που χρησιμοποιείται για την κατασκευή του.LQ134N1JW54 μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 89/89/89/89 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 10% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο LQ134N1JW54 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
