Λεπτομέρειες:
|
| Ετικέτα: | ΚΑΠ | Διαγώνιο μέγεθος: | 14,0" |
|---|---|---|---|
| Απόφαση: | 1920 ((RGB) × 1200, WUXGA 161PPI | Φωτεινότητα: | 300 cd/m ² |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Προμήθεια τάσης: | 3.3V (τύπος.) |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| NV140WUM-N44 | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 300 (Τύπος.) | 85/85/85/85 (τύπος) | 25 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | HADS, συνήθως μαύρο, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.2M (6-bit + FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 46% | 63% | 48% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 48% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.67 (μέγιστος.) | ||
| Μέγεθος πίνακα: | 14.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1920 ((RGB) × 1200 [WUXGA] | Βόρεια λωρίδα RGB | 0.15708 × 0,15708 [161PPI] | 0.05236×0.15708 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 301.594 ((H) × 188.496 ((V) | - | 307.29 ((H) × 205.35 ((V) | 2.85/3.0 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:10 (H: V) | Στενό (PCBA επίπεδο, T≤3,2 mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 300 g (μέγιστο.) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 10S6P | 6 χορδές | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 3.95W (μέγιστο) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 182mA (μέγιστο.) | 0.6W (μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Δύο λωρίδες (eDP), eDP1.2, HBR1 (2.7G/γραμμή) | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSAK24025P30 | 0.5 mm | 30 πινάκια | 1 τεμάχιο | Ειδικότερα: | |

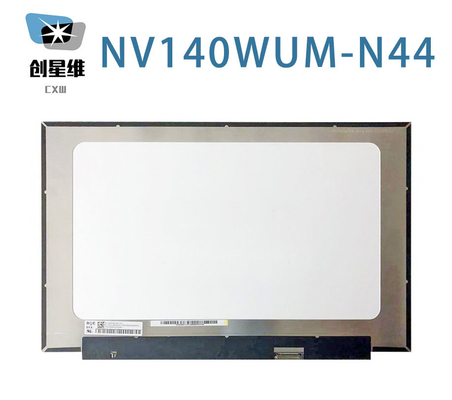

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 301.594 ((W) × 188.496 ((H) mm, μέγεθος περίγραμμα 307.29 ((W) × 205.35 ((H) × 3 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επίστρωση (3H), καθαρό βάρος 300g (μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3,2mm).Το NV140WUM-N44 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 8001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 25 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 16,2M, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε 10S6P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο NV140WUM-N44 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
