Λεπτομέρειες:
|
| Ετικέτα: | ΚΑΠ | Διαγώνιο μέγεθος: | 15.6" |
|---|---|---|---|
| Απόφαση: | 1366 ((RGB) × 768, WXGA 100PPI | Φωτεινότητα: | 220 cd/m2 |
| Γωνία θέασης: | 45/45/20/40 (τύπος.) (CR≥10) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | NT1αρμόδια για την παραγωγή 5 Συμβατότητα | |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 15.6" | Εφαρμογή | ||
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | - | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | 0 ~ 50 °C | Θερμοκρασία αποθήκευσης. | -20 ~ 60 °C |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 1366 ((RGB) × 768 [WXGA] | Σημείο ορόσημο | 0.084 × 0,252 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 00,252 × 0,252 mm (H × V) [100PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 3440,232 × 193,536 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 359.5 × 223,8 mm (H × V) | Βαθμό του περιγράμματος | 3.5/3.8 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 16:9 (H:V) | Στυλ σχήματος | Πλακά (PCBA Flat, T3.4~4.0mm) | |
| Τρύπες & Κράφτες: | Τρύπες τοποθέτησης προσώπου (8 τεμάχια) για τα σχοινιά προς τα πάνω και προς τα κάτω | |||
| Άλλα χαρακτηριστικά: | Βάρος | 400 g (μέγιστο.) | Επιφάνεια | Αντανάκλαση (Ομίχλη 0%) |
| Βασικές πληροφορίες: | Φωτεινότητα | 220 cd/m2 (Τύπος) | Αντιδιαστολή | 500(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 45/45/20/40 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 12 (τύπος) (Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25/1.54 (μέγιστος.) | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | 47% | sRGB | 66% κάλυψη |
| Adobe RGB | 50% κάλυψη | DCI-P3 | 49% κάλυψη | |
| Περπατήστε.2020 | 35% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 4 χορδές | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 15 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 9S4P | Θέση | Τύπος φωτισμού άκρων | |
| Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος | Θέση | - | Οδηγός φανού | Με LED Driver |
| Ηλεκτρικός οδηγός: | Εισαγωγή τάσης | 5.5/12.0/21.0V (Μίν./τύπος/μέγιστος.) | Τρέχουσα εισροή | - | ||
| Κατανάλωση | 2.6W (μέγιστο.) | |||||
| Σύστημα σήματος: | Επενδύσεις σε ηλεκτρονικά συστήματα | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | ΔΕΠ | ||
| Κατανάλωση | 1.0/1.2W (τύπος./μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | |||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΣΤΜ | MSAK24025P40 | 0.5 mm | 40 πινάκια | 1 τεμάχιο | Δελτίο ΕΚΑΧ αριθ. | |

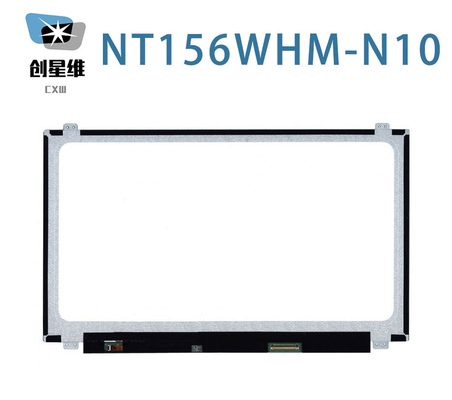

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 344.232 ((W) × 193.536 ((H) mm, μέγεθος περίγραμμα 359.5 ((W) × 223.8 ((H) × 3.8 ((D) mm,με επεξεργασία επιφάνειας από λάμψη (Haze 0%), καθαρό βάρος 400g (Max.), σχήμα τύπου Flat (PCBA Flat, T3.4~4.0mm). Ως TN, κανονικά λευκό, μεταδοτικό προϊόν LCM, NT156WHM-N10 μπορεί να παρέχει 220 cd/m2 φωτεινότητα οθόνης 500:1 αναλογία αντίθεσης μετάδοσης, 45/45/20/40 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 12 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε 9S4P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο NT156WHM-N10 χρησιμοποιεί LVDS (1 ch, 6-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
