Λεπτομέρειες:
|
| Ετικέτα: | ΑΕΠ | Διαγώνιο μέγεθος: | 16.0" |
|---|---|---|---|
| Απόφαση: | 2560 ((RGB) × 1600, WQXGA 188PPI | Φωτεινότητα: | 500 cd/m ² |
| Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| Β160QAN03.H | LTPS TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 500 (Τύπος.) | 89/89/89/89 (τύπος) | 9 (τύπος) ((Tr+Td), 7 (τύπος) ((G έως G), 3 (τύπος) ((G έως G) ((OD) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | AHVA, συνήθως μαύρο, μεταδοτικό | 1200: 1 (τύπος) (διαβιβάσιμο) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| Λευκή παραλλαγή: | 1.25/1.60 (μέγιστο.) | ||
| Μέγεθος πίνακα: | 16.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 2560 ((RGB) × 1600 [WQXGA] | Βόρεια λωρίδα RGB | 0.1346×0.1346 [188PPI] | 0.1346×0.1346 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.68 ((H) × 215.42 ((V) | - | 349.678 ((H) × 224.424 ((V) | 2.6/4.6 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:10 (H: V) | Στενό (PCBA Bent, T≤3,0mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 320g (μέγιστο) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/20.0V (Μίν./τύπος/μέγιστος.) | - | 4.63W (μέγιστο.) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 545/633mA (τύπος/μέγιστο.) | 1.8/1.9W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| eDP (4 λωρίδες), eDP1.4 | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | Αξιολόγηση των επιβατών | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||

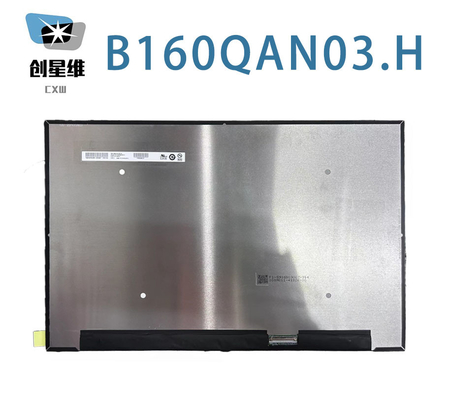

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό επιφάνεια 344.68 ((W) × 215.42 ((H) mm, μέγεθος περίγραμμα 349.678 ((W) × 224.424 ((H) × 4.6 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επικάλυψη (3H), καθαρό βάρος 320g (Max.), σχήμα τύπου Slim (PCBA Bent, T≤3.0mm). ως AHVA, κανονικά μαύρο, μεταδοτικό προϊόν LCM, B160QAN03.H μπορεί να παρέχει 500 cd/m2 φωτεινότητα 12001 αναλογία μεταδοτικής αντίθεσης, 89/89/89/89 (τύπος) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στην Συμμετρία, και χρόνος απόκρισης 9 (τύπος) (Tr+Td), 7 (τύπος) (G έως G), 3 (τύπος) (G έως G) (OD) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο B160QAN03.H χρησιμοποιεί το eDP (4 λωρίδες) ως σύστημα εισόδου σήματος, το οποίο συνδέεται από 40 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
