Λεπτομέρειες:
|
| Ετικέτα: | ΑΕΠ | Διαγώνιο μέγεθος: | 16.0" |
|---|---|---|---|
| Απόφαση: | 1920 ((RGB) × 1200, WUXGA 141PPI | Φωτεινότητα: | 400 cd/m ² |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |

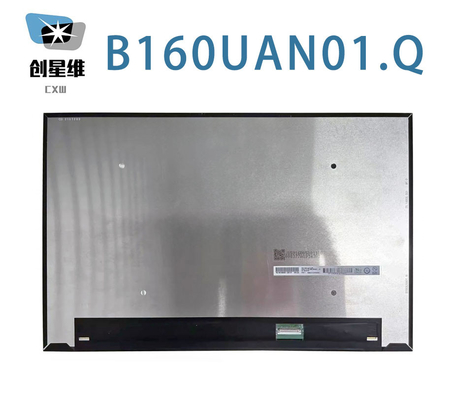

| Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | Β160UAN01.Q | |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 16.0" | Εφαρμογή |
|
|
| Τύπος οθόνης | LTPS TFT-LCD, LCM | Μοντέλο ψευδώνυμα | ΑΟΟ4ΑΑ0 | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | 0 ~ 50 °C | Θερμοκρασία αποθήκευσης. | -20 ~ 60 °C |
| Πολιτεία RoHS | Κατηγορία δονήσεων | 1.5G (14,7 m/s2) |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 1920 ((RGB) × 1200 [WUXGA] | Σημείο ορόσημο | 00,05984 × 0,17952 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.17952×0.17952 mm (H×V) [141PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 3440,68 × 215,42 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 3490,678 × 225,024 mm (H × V) | Βαθμός του περιγράμματος | 2.45/4.6 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 16:10 (H: V) | Στυλ σχήματος | Στενό (PCBA Bent, T≤3,0mm) | |
| Τρύπες & Κράφτες: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Βάρος | 350 g (μέγιστο.) | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα | 400 cd/m2 (Τύπος) | Αντιδιαστολή | 1000(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 85/85/85/85 (τύπος) | Οπτική λειτουργία | AHVA, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 16 (τύπος) (Tr+Td), 5 (τύπος) (G έως G) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25/1.60 (μέγιστο) | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | 82% | sRGB | 100% κάλυψη |
| Adobe RGB | 82% κάλυψη | DCI-P3 | 85% κάλυψη | |
| Περπατήστε.2020 | 61% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | - | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 15 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | - | Θέση | Τύπος φωτισμού άκρων | |
| Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος | Θέση | - | Οδηγός φανού | Με LED Driver |
| Ηλεκτρικός οδηγός: | Εισαγωγή τάσης | 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | Τρέχουσα εισροή | - | ||
| Κατανάλωση | 3.6W (μέγιστο.) | |||||
| Σύστημα σήματος: | Δύο λωρίδες (eDP), eDP1.4 | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | 600mA (μέγιστο) | ||
| Κατανάλωση | 1.68/1.8W (τύπος/μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | |||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΣΤΜ | MSAK24025P40M | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 344.68 ((W) × 215.42 ((H) mm, μέγεθος περίγραμμα 349.678 ((W) × 225.024 ((H) × 2.6 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επικάλυψη (3H), καθαρό βάρος 350g (μέγιστο), σχήμα τύπου Slim (PCBA Bent, T≤3.0mm). Ως AHVA, κανονικά μαύρο, μεταδοτικό προϊόν LCM, B160UAN01.Q μπορεί να παρέχει 400 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στην Συμμετρία και χρόνος απόκρισης 16 (τύπος) (Tr+Td), 5 (τύπος) (G έως G) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο B160UAN01.Q χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 40 πινές συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
