Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 15.6» |
|---|---|---|---|
| Αποφάσεις: | 1920 (RGB) ×1080, FHD 141PPI | Μέγεθος περίγραμμα: | 359.5 ((W) × 223,8 ((H) × 3,2 ((D) mm |
| Φωτεινότητα: | 300 cd/m2 (Τύπος) | Γωνία θέασης: | 85/85/85/85 (τύπος) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ 6 Συμβατότητα | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| Επικαιροποιημένο | α-Si TFT-LCD, LCM | Επικαιροποιημένα προϊόντα | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 300 (Τύπος.) | 85/85/85/85 (τύπος) | 30 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ADS, συνήθως μαύρο, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 72% | 94% | 73% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 74% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.54 (μέγιστο) | ||
| Μέγεθος πίνακα: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1920 ((RGB) × 1080 [FHD] | Βόρεια λωρίδα RGB | 0.17925×0.17925 [141PPI] | 0.05975×0.17925 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (8 τεμάχια) σε κορμούς προς τα πάνω και προς τα κάτω | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 380g (μέγιστο) | - | Αντιφως | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 9S6P | 6 χορδές | 15 χλμ. | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 27.0V (μέγιστο.) | 22.5mA (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 4.0/4.2W (Τύπος.Μέγιστο) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 303/530mA (τύπος/μέγιστο.) | 1.0/1.75W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Δύο λωρίδες (eDP), eDP1.3, HBR1 (2.7G/γραμμή) | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSAK24025P30 | 0.5 mm | 30 πινάκια | 1 τεμάχιο | Ειδικότερα: | |

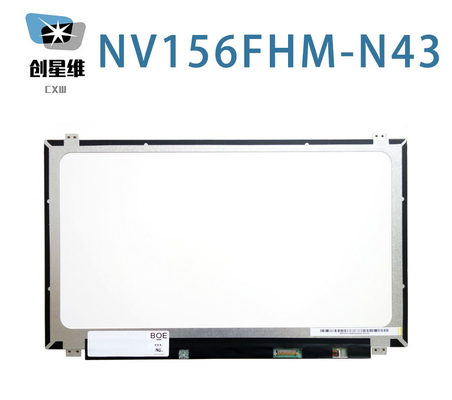

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό επιφάνεια 344.16 ((W) × 193.59 ((H) mm, μέγεθος περιγράμματος 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, καθαρό βάρος 380g (μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3,2mm). Ως ADS, κανονικά μαύρο, μεταδοτικό προϊόν LCM, NV156FHM-N43 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 800:1 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 30 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 72% (NTSC).Αυτό το προϊόν υιοθέτησε το 9S6P WLED ως σύστημα οπίσθιου φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχει διάρκεια ζωής 15K ώρεςΤο NV156FHM-N43 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 30 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
