Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 15.6» |
|---|---|---|---|
| Αποφάσεις: | 1920 (RGB) ×1080, FHD 141PPI | Περίληψη (χιλ.): | 3630,8 × 216 × 9,9 (H × V × D) |
| Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|

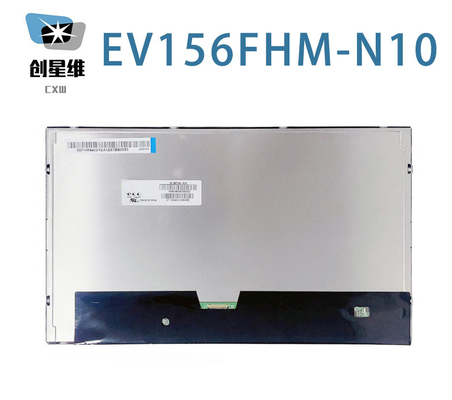

| Ειδικότερα, το EV156FHM-N10 | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 60 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 500 (Τύπος.) | 89/89/89/89 (τύπος) | 20 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ADS, συνήθως μαύρο, μεταδοτικό | 1200: 1 (τύπος) (διαβιβάσιμο) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 79% | 99% | 80% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 82% | 59% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.33 (τύπος/μέγιστο) | ||
| Μέγεθος πίνακα: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1920 ((RGB) × 1080 [FHD] | Βόρεια λωρίδα RGB | 0.17925×0.17925 [141PPI] | 0.05975×0.17925 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.16 ((H) × 193.59 ((V) | 348.2 ((H) × 197.6 ((V) | 363.8 ((H) × 216 ((V) | 90,6±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4 τεμάχια) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 850 g (μέγιστο.) | - | Σκληρή επικάλυψη | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 8S4P | 4 χορδές | 50 χιλιάρικα. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 12.0±1.2V | - | 8.8W (μέγιστο.) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 300mA (τύπος.) | 4.2W (μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Επικαιροποίηση των οδικών διαδρομών | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSAK24025P30 | 0.5 mm | 30 πινάκια | 1 τεμάχιο | Ειδικότερα: | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 344.16 ((W) × 193.59 ((H) mm, μέγεθος περίγραμμα 363.8 ((W) × 216 ((H) × 9.9 ((D) mm, μέγεθος περιοχής προβολής 348.2 ((W) × 197.6(H) mm, με επεξεργασία επιφάνειας σκληρής επικάλυψης, καθαρό βάρος 850g (Max.). Ως ADS, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το EV156FHM-N10 μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 1200:1 αναλογία αντίθεσης μετάδοσης, 89/89/89/89 (Τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία και χρόνος απόκρισης 20 (Τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 79% (NTSC).Αυτό το προϊόν υιοθέτησε το 8S4P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 50K ώρεςΤο EV156FHM-N10 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 30 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
