Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 12.1» |
|---|---|---|---|
| Αποφάσεις: | 800 (RGB) ×600, SVGA 82PPI | Σύνοψη (mm): | 279 (W) ×209 (Χ) ×9.3 (Δ) |
| Φωτεινότητα: | 400 (τύπος.) (cd/m ²) | Γωνία θέασης: | 80/80/65/75 (τύπος) |
| Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -20 ~ 70 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα 1 Συμβατό | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|

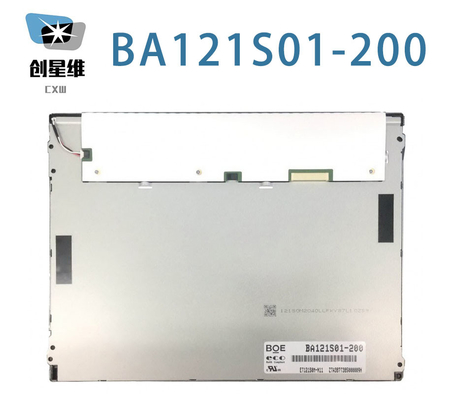

| BA121S01-200 | α-Si TFT-LCD, LCM | ΕΤ121S0M-N11 | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 12.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 800 ((RGB) × 600, SVGA | Βόρεια λωρίδα RGB | 00,1025 × 0,3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 246 × 184,5 mm | 2490,05 × 188,30 mm | 279 × 209 mm | 5.73/9.3 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (6-Φ3.4) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 500 g (μέγιστο.) | Αντιφως (Haze 25%) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 400 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 800(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 80/80/65/75 (τύπος) | 12 η ώρα | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 55% | 77% | 57% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.33 (τύπος/μέγιστο) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| - | 3.3V (τύπος) | 0.4/0.45W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
 |
Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΣΤΜ | MSB240420HEA | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δελτίο ΕΚΑΧ αριθ. | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 30 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΣΤΜ | MSB24038P5 | 1 τεμάχιο | 1.25 mm | 5 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| - | 12.0±0,5V | |||||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 246 ((W) × 184.5 ((H) mm, μέγεθος περίγραμμα 279 ((W) × 209 ((H) × 9.3 ((D) mm, μέγεθος περιοχής προβολής 249.05 ((W) × 188.30 ((H) mmΩς προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το BA121S01-200 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 800:1 αναλογία αντίθεσης μετάδοσης, 80/80/65/75 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 12 και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 55% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός και έχουν ένα χρόνο ζωής εργασίας των 30K ώρεςΤο BA121S01-200 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
