Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 10.4» |
|---|---|---|---|
| Επικεφαλής: | 211.2 (W) ×158.4 (Χ) χιλ. | Αποφάσεις: | 800 (RGB) ×600, SVGA 96PPI |
| Φωτεινότητα: | 350 cd/m2 (Τύπος) | Γωνία θέασης: | 80/80/65/75 (τύπος) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ 1 Συμβατό | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|

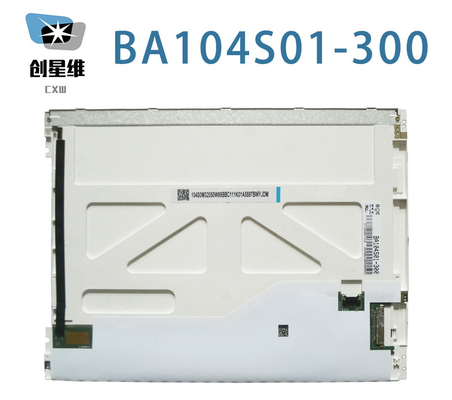

| BA104S01-300 | α-Si TFT-LCD, LCM | ΕΤ104S0M-N10 | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 350 (τύπος) | 80/80/65/75 (τύπος) | 30 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| 12 η ώρα | TN, κανονικά λευκό, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 8455K | 262K/16.2M (6-bit / 6-bit + FRC) | Χ:0.284" Υ:0.320 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 57% | 80% | 60% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.43 (τύπος/μέγιστος.) | ||
| Μέγεθος πίνακα: | 10.4" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 800 ((RGB) × 600 [SVGA] | Βόρεια λωρίδα RGB | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 4Γεωγραφικό | ||
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (4-Φ2.5, 2-R1.25) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 300 g (μέγιστο.) | - | Αντιφως (Haze 25%) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής ακμής (πάνω πλευρά) | 6S4P | Ματρί | 30 χλμ. | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 19.2/19.8V (τύπος/μέγιστο.) | 100mA (τύπος) | 1.92/1.98W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSB24038P5 | 1.25 mm | 5 καρφίτσες | 1 τεμάχιο | ||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 12.0±0,5V | - | 2.42/2.84W (τύπος/μέγιστο.) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 150/180mA (τύπος/μέγιστο.) | 0.50/0.59W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSB24013P20HA | 10,0 mm | 20 καρφίτσες | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, μέγεθος περιοχής προβολής 215.0 ((W) × 162.0(H) mm, με επιφανειακή επεξεργασία με αντιφως (Haze 25%), καθαρό βάρος 300g (Max.). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το BA104S01-300 μπορεί να παρέχει φωτεινότητα οθόνης 350 cd/m2 800:1 αναλογία αντίθεσης μετάδοσης, 80/80/65/75 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 12 και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.2M, επίσης με απόδοση χρωματικής γκάμας 55% (NTSC).Αυτό το προϊόν υιοθέτησε το 6S4P WLED ως σύστημα οπίσθιου φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω πλευρά) και έχει διάρκεια ζωής 30K ώρεςΤο BA104S01-300 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισόδου σήματος, το οποίο συνδέεται από 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
