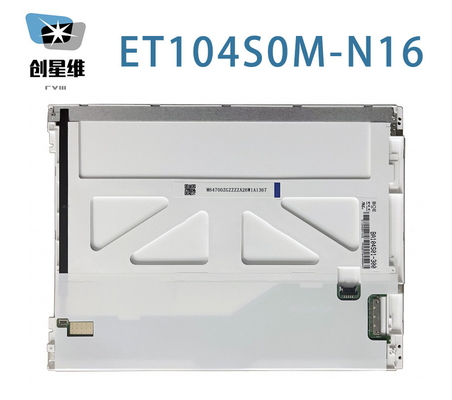

Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 10.4» |
|---|---|---|---|
| Αποφάσεις: | 800 (RGB) ×600, SVGA 96PPI | Σχεδιασμός Dim.: | 236 ((W) × 176,9 ((H) × 5,9 ((D) mm |
| Φωτεινότητα: | 350 cd/m2 (Τύπος) | Γωνία θέασης: | 80/80/65/75 (τύπος) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| ET104S0M-N16 | α-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος οθόνης: | 10.4" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 800 ((RGB) × 600, SVGA | Βόρεια λωρίδα RGB | 00,088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 211.2 × 158,4 mm | 215.0 × 162,0 mm | 236 × 176,9 mm | 50,6±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4:3 | Τύπος τοπίου | ||
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 300 g (μέγιστο.) | - | Αντιφως (Haze 25%) | ||
| Τρύπες & Κράφτες: | Τρύπες τοποθέτησης προσώπου (4-Φ2.5, 2-R1.25) στα αριστερά, δεξιά περιθώρια | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 350 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 800(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| 12 η ώρα | 80/80/65/75 (τύπος) | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 8381K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.285" Υ:0.320 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 54% | 76% | 57% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.25/1.43 (τύπος/μέγιστο) (π.χ. 9 βαθμοί) | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής ακμής (πάνω πλευρά) | 30 χλμ. | 6S4P | Ματρί | - | |
| WLED Ηλεκτρική: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 19.8V (τύπος.) | 110mA (τύπος) | 1.92/1.98W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| Με LED Driver | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| ΣΤΜ | MSB24038P5 | 1 τεμάχιο | 5 καρφίτσες | 1.25 mm | ||
| Ηλεκτρικός οδηγός WLED | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 12.0±1.2V | - | 2.42/2.84W (τύπος/μέγιστο.) | ||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 180/230mA (τύπος/μέγιστο.) | 0.59/0.76W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| ΣΤΜ | MSB24013P20 | 1 τεμάχιο | 20 καρφίτσες | 10,0 mm | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, μέγεθος περιοχής προβολής 215.0 ((W) × 162.0(H) mm, με επιφανειακή επεξεργασία με αντιφως (Haze 25%), καθαρό βάρος 300g (Max.). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το ET104S0M-N16 μπορεί να παρέχει φωτεινότητα οθόνης 350 cd/m2 800:1 αναλογία αντίθεσης μετάδοσης, 80/80/65/75 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 12 και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 55% (NTSC).Αυτό το προϊόν υιοθέτησε το 6S4P WLED ως σύστημα οπίσθιου φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω πλευρά) και έχει διάρκεια ζωής 30K ώρεςΤο ET104S0M-N16 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισόδου σήματος, το οποίο συνδέεται από 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
