Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 10.1» |
|---|---|---|---|
| Αποφάσεις: | 1280 (RGB) ×800, WXGA 149PPI | Σχεδιασμός Dim.: | 233.2(H) ×152.9(V) ×10.4(D) mm |
| Φωτεινότητα: | 400 cd/m2 (Τύπος) | Γωνία θέασης: | 85/85/85/85 (τύπος) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Ειδικότερα: | α-Si TFT-LCD, LCM | - | ||
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος οθόνης: | 10.1" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 1280 (RGB) × 800, WXGA | Βόρεια λωρίδα RGB | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 2160,96 × 135,6 mm | 2190,4 × 138,0 mm | 233.2 × 152,9 mm | 6.7/10.4 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 | Τύπος τοπίου | ||
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 505g (τύπος.) | - | - | ||
| Τρύπες & Κράφτες: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 400 cd/m2 (Τύπος) | ADS, συνήθως μαύρο, μεταδοτικό | 900(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Συμμετρία | 85/85/85/85 (τύπος) | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6485K | 16.2M (6-bit + FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 48% | 68% | 51% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.54/1.67 (τύπος/μέγιστο) | ||
| Διαπερατότητα: | 50,4% (Τύπος) | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 30 χλμ. | - | - | - | |
| WLED Ηλεκτρική: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 12±0,5V | 220/280mA (τύπος/μέγιστο.) | 2.6W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| - Όχι, όχι. | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| 1 τεμάχιο | 6 καρφίτσες | |||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 250/330mA (τύπος/μέγιστο.) | 0.8/1.1W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Επενδύσεις σε ηλεκτρονικά συστήματα | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| HRS | DF19G-20P-1H ((56) | 1 τεμάχιο | 20 καρφίτσες | 10,0 mm | ||

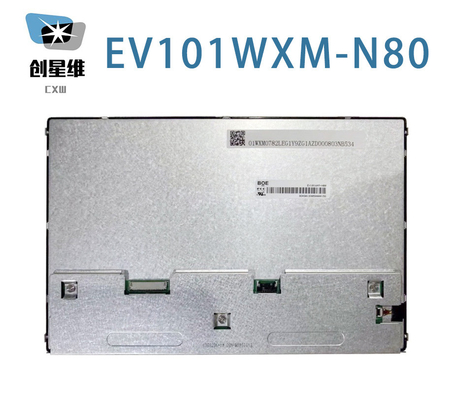

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 216.96 ((W) × 135.6 ((H) mm, μέγεθος περίγραμμα 233.2 ((W) × 152.9 ((H) × 10.4 ((D) mm, μέγεθος περιοχής προβολής 219.4 ((W) × 138Ως ADS, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το EV101WXM-N80 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 με αναλογία αντίθεσης μετάδοσης 900:1, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για το Symmetry, και ο χρόνος απόκρισης 30 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit + FRC για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 16.2M χρώματα, επίσης με απόδοση χρωματικής γκάμας 48% (NTSC).απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού. Το EV101WXM-N80 χρησιμοποιεί LVDS (1 ch, 8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 συνδέσμους συνδέσμου με τάση τροφοδοσίας 3.3V (τύπος.).
