Λεπτομέρειες:
|
| Ετικέτα: | HannStar | Διαγώνιο μέγεθος: | 10.1» |
|---|---|---|---|
| Αποφάσεις: | 1280 (RGB) ×800, WXGA 149PPI | Μέγεθος περίγραμμα: | 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm |
| Φωτεινότητα: | 300 cd/m2 (Τύπος) | Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) |
| Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| HSD101PWW1-H00 | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 300 (Τύπος.) | 89/89/89/89 (τύπος) | 25 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | IPS Pro, συνήθως μαύρο, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 45% | 63% | 47% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 46% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.50 (μέγιστο) | ||
| Μέγεθος πίνακα: | 10.1" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1280 ((RGB) × 800 [WXGA] | Βόρεια λωρίδα RGB | 0.1695×0.1695 [149PPI] | 0.0565×0.1695 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 216.96 ((H) × 135.6 ((V) | - | 229.46 ((H) × 149.2 ((V) | 2.8/5.2 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:10 (H: V) | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 198 g (μέγιστο.) | - | Σκληρή επικάλυψη | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 10 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 4.5/5.5V (μίν./μέγιστο) | - | 2.91W (μέγιστο) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 0.27Α (τύπος.) | 1.0W (μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Επενδύσεις σε ηλεκτρονικά συστήματα | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||

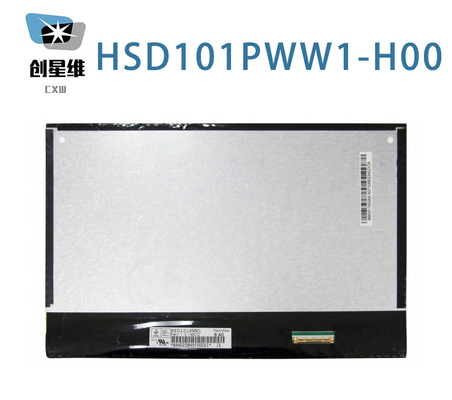

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 216.96 ((W) × 135.6 ((H) mm, μέγεθος περίγραμμα 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm,με επεξεργασία επιφάνειας από σκληρή επικάλυψηΩς προϊόν IPS Pro, κανονικά μαύρο, μεταδοτικό LCM, το HSD101PWW1-H00 μπορεί να παρέχει φωτεινότητα οθόνης 300 cd/m2 με αναλογία αντίθεσης μεταδοτικής 800:1, 89/89/89/89 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για το Symmetry και ο χρόνος απόκρισης 25 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 262K χρώματαΤο προϊόν αυτό υιοθέτησε WLED ως σύστημα φώτων πίσω από το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 10K ώρες, με LED Driver.Η HSD101PWW1-H00 χρησιμοποιεί LVDS (1 ch, 6-bit) καθώς είναι ένα σύστημα εισόδου σήματος, το οποίο συνδέεται από 40 πινές Συνδέσμο με τάση τροφοδοσίας ισχύος 3.3V (τύπος.)
