Λεπτομέρειες:
|
| Ετικέτα: | Chimei Innolux | Διαγώνιο μέγεθος: | 8.0» |
|---|---|---|---|
| Αποφάσεις: | 800 (RGB) × 480, | Σχεδιασμός Dim.: | 192.8 (Χ) ×116.9 (Β) ×6.7 (Δ) ΧΙΛ. |
| Φωτεινότητα: | 450 cd/m2 (τύπος) | Γωνία θέασης: | 70/70/50/70 (τύπος.) (CR≥10) |
| Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -30 ~ 85 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| ΑΤ080TN64 | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 450 (τύπος) | 70/70/50/70 (τύπος) | 10/15 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 500: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6638K | 262K/16.2M (6-bit / 6-bit + Dithering) | Χ:0.310" Υ:0.330 | |
| Λευκή παραλλαγή: | 1.33/1.43 (τύπος/μέγιστο) | ||
| Μέγεθος πίνακα: | 8.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 800 ((RGB) × 480 [WVGA] | Βόρεια λωρίδα RGB | 0.2208×0.2070 [116PPI] | 0.0736×0.2070 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 60,4 ± 0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | ||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 245g (τύπος.) | - | Αντιφως | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 3S12P | Ματρί | 20 χλμ. | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 9.3±0,9V | 240 ± 24mA | 2.232W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | - Όχι, όχι. | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (τύπος.) ((DVDD/AVDD/VGH/VGL) | 4.0/20.0/0.2/0.2mA (τύπος) ((DIDD/AIDD/IGH/IGL) | 0.226W (τύπος.) | ||||
| Πρόσθετη τάση για σήματα οθόνης: | 0≤0.1DVDD≤0.3DVDD· 0.7DVDD≤0.9DVDD≤DVDD | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Παράλληλα RGB (1 ch, 6/8-bit) | Επενδύσεις σε ηλεκτρική ενέργεια | ||||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| 0.5 mm | 50 καρφίτσες | 1 τεμάχιο | DRGB-50P1C8B-115A | |||

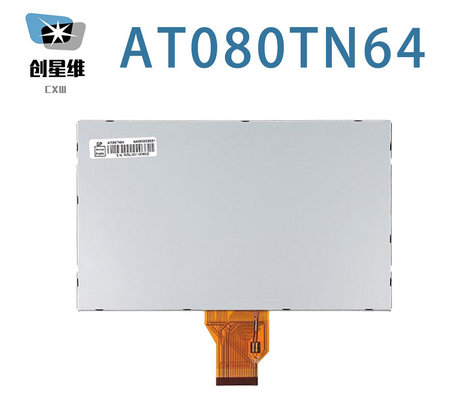

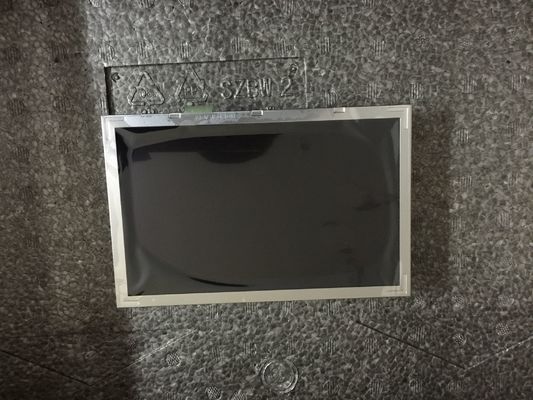

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 176,64 ((W) × 99,36 ((H) mm, μέγεθος περίγραμμα 192,8 ((W) × 116,9 ((H) × 6,7 ((D) mm, μέγεθος περιοχής προβολής 180.1 ((W) × 103.4(H) mm, με επιφανειακή επεξεργασία με αντιφως, καθαρό βάρος 245g (τύπος). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το AT080TN64 μπορεί να παρέχει φωτεινότητα οθόνης 450 cd/m2 500:1 αναλογία αντίθεσης μετάδοσης, 70/70/50/70 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/15 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Dithering για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.2M, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε 3S12P WLED ως είναι σύστημα φώτα πίσω που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 20K ώρεςΤο AT080TN64 χρησιμοποιεί το παράλληλο RGB (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 50 πινάκια FPC με τάση τροφοδοσίας ισχύος 3.3/10.4/16.0/-7.0V (τύπος.) ((DVDD/AVDD/VGH/VGL)
