Λεπτομέρειες:
|
| Ετικέτα: | Chimei Innolux | Διαγώνιο μέγεθος: | 8.0» |
|---|---|---|---|
| Απόφαση: | 1024 (RGB) ×600, WSVGA 148PPI | Ενεργός χώρος: | 176.64 (W) ×99.36 (Χ) χιλ. |
| 176.64 (W) ×99.36 (Χ) χιλ.: | 192.8 (W) ×116.9 (Χ) ×6.7 (Δ) ΧΙΛ. | ΦΩΤΙΚΟΤΗΤΑ: | 500 cd/m ² (τύπος.) |
| Γωνία θέασης: | 75/75/70/75 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 80,0 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 600, WSVGA | Βόρεια λωρίδα RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 1920,8 × 116,9 mm | 60,4 ± 0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | ||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 0.23 κιλά (Τύπος.) | |||
| Μέγεθος πίνακα: | 80,0 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 600, WSVGA | Βόρεια λωρίδα RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 1920,8 × 116,9 mm | 60,4 ± 0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | ||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 0.23 κιλά (Τύπος.) | |||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (τύπος) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (τύπος) ((VDD/AVDD/VGH/VHL) | 0.39W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Επενδύσεις σε ηλεκτρική ενέργεια | Επενδύσεις σε ηλεκτρονικά συστήματα | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.5 mm | 40 πινάκια | ||||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 20K ((Τύπος.) | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 360/420mA (τύπος/μέγιστο.) | 90,9/10,5V (τύπος/μέγιστο) | 3.56W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος | - Όχι, όχι. | ||||

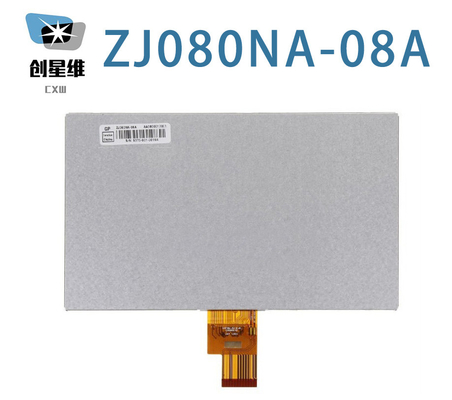

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 176,64 ((W) × 99,36 ((H) mm, μέγεθος περίγραμμα 192,8 ((W) × 116,9 ((H) × 6,7 ((D) mm, μέγεθος περιοχής προβολής 179.84(Δ) × 103.16(H) mm, καθαρό βάρος 0,23Kgs (τύπος). Ως προϊόν TN, κανονικά λευκό, μεταδοτικό LCM, το ZJ080NA-08A μπορεί να παρέχει φωτεινότητα οθόνης 500 cd/m2 700:1 αναλογία αντίθεσης μετάδοσης, 75/75/70/75 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής στις 6 η ώρα και ο χρόνος απόκρισης 10/20 (Typ.) ((Tr/Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 16.7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 70% (NTSC).απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού. Το ZJ080NA-08A χρησιμοποιεί LVDS (1 ch, 8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 πινάκια FPC με τάση τροφοδοσίας ισχύος 3.3/11.0/20.0/-6.8V (τύπος.)
