Λεπτομέρειες:
|
| Ετικέτα: | INNOLUX | Διαγώνιο μέγεθος: | 7.0» |
|---|---|---|---|
| Απόφαση: | 1024 (RGB) ×600, WSVGA 169PPI | Ενεργός χώρος: | 153.6 (W) ×90 (Χ) χιλ. |
| Φωτεινότητα: | 500 cd/m ² (τύπος.) | Γωνία θέασης: | 75/75/70/75 (τύπος) |
| Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -30 ~ 80 °C |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 70,0 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 600, WSVGA | Βόρεια λωρίδα RGB | 00,050 × 0,150 mm | 0.150×0.150 mm [169PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 1530,6 × 90 mm | 1560,4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 17:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 156g | Αντανάκλαση (Ομίχλη 0%) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 500 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 700(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 75/75/70/75 (τύπος) | Στις έξι. | 10/15 (Τύπος) (Tr/Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.310" Υ:0.330 | |
| Αλλαγή φωτεινότητας: | 1.33/1.43 (τύπος/μέγιστο) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (τύπος) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (τύπος.) ((DVDD/AVDD/VGH/VHL) | 0.35W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Επενδύσεις σε ηλεκτρική ενέργεια | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.5 mm | 40 πινάκια | ||||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15K (τύπος) | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 240/300mA (τύπος/μέγιστο.) | 90,9/10,5V (τύπος/μέγιστο) | 2.38W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος | - Όχι, όχι. | ||||

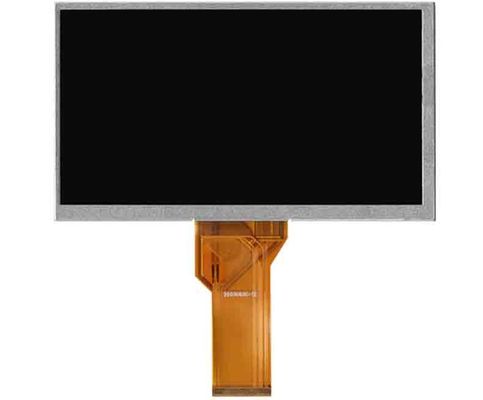

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 153,6 ((W) × 90 ((H) mm, μέγεθος περίγραμμα 165,75 ((W) × 105,39 ((H) × 5,1 ((D) mm, μέγεθος περιοχής προβολής 156.4 ((W) × 92.8 ((H) mm, με επιφανειακή επεξεργασία από λάμψη (Haze 0%), καθαρό βάρος 156g. Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το ZJ070NA-01P μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 700:1 αναλογία αντίθεσης μετάδοσης, 75/75/70/75 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/15 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 70% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο ZJ070NA-01P χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 πινάκια FPC με τάση τροφοδοσίας ισχύος 3,3/11.0/20.0/-6.8V (τύπος) (DVDD/AVDD/VGH/VHL).
