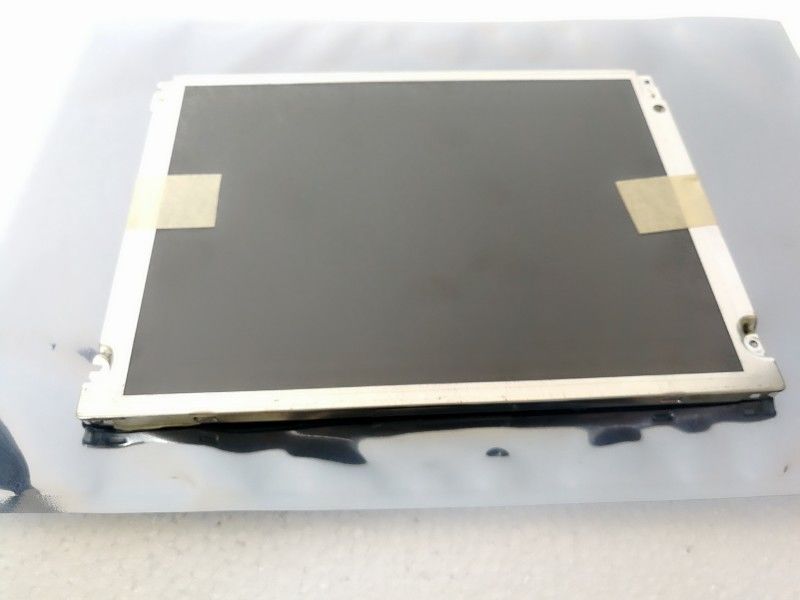

Λεπτομέρειες:
|
| Αριθμός μοντέλου: | ΤΜ121SCS01 | ΕΜΑΡΚΑ: | ΑΠΙΚ |
|---|---|---|---|
| Μέγεθος: | 12,1 ίντσα | ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 600, SVGA, 82PPI |
| Φωτεινότητα: | 400cd/m2 | Γωνία θέασης: | 70/70/50/60 (τύπος.) (CR≥10) |
| Πεδίο θερμοκρασίας: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C | ||
| Επισημαίνω: | Επιτροπή QVGA TIANMA LCD,Επιτροπή SVGA TIANMA LCD |
||
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| ΤΜ121SCS01 | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 12.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 800 ((RGB) × 600, SVGA | Βόρεια λωρίδα RGB | 00,1025 × 0,3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 246 × 184,5 mm | 249.0 × 188,3 mm | 279 × 209 mm | 11.0 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (7 τεμάχια) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 425 g | Αντιφως | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 400 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 600(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 70/70/50/60 (τύπος) | Στις έξι. | 10/25 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 57% | 79% | 60% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.33 (τύπος/μέγιστο) | ||
| Καταναλώσεις ενέργειας: | 6.8W (τύπος.) |
|---|---|
| Ποσοστό εικόνας: | 60 Hz |
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 270/325mA (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||

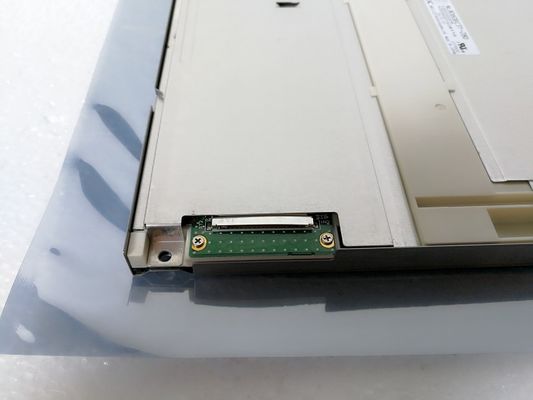

| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΣΤΜ | MSB240420HE | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δελτίο ΕΚΑΧ αριθ. | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτεινής πλάκας (πάνω και κάτω) | Καθαρός. | 2 τεμάχια | 50 χιλιάρικα. | - | |
| Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 6.0mA (τύπος.) | 770V (τύπος) | |||||
| Τετάρτη | Συχνότητα λαμπτήρα | |||||
| 930/1120V (μέγιστο) (Ta=+25/0°C) | 40/55/60KHz (μίν./τύπος/μέγιστος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός CCFL | |||
| - | Συνδετήρας | - Όχι, όχι. | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | BHSR-02VS-1 | 2 τεμάχια | 3.5 mm | 2 καρφίτσες | BLL-2PINS-HL | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 246 ((W) × 184.5 ((H) mm, μέγεθος περίγραμμα 279 ((W) × 209 ((H) × 11 ((D) mm, μέγεθος περιοχής προβολής 249.0 ((W) × 188.3 ((H) mmΩς προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το TM121SCS01 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 με αναλογία διαπεραστικής αντίθεσης 600:1,70/70/50/60 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 και χρόνος απόκρισης 10/25 (Typ.) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.2M, επίσης με απόδοση χρωματικής γκάμας 55% (NTSC).Αυτό το προϊόν υιοθέτησε 2 PCs CCFL ως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός (Επάνω και Κάτω) και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο TM121SCS01 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 20 πινές συνδετήρα με τάση τροφοδοσίας ισχύος 3.3V (τύπος)- Ναι.
