Λεπτομέρειες:
|

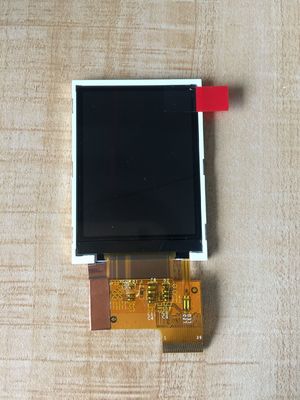

| Αριθμός μοντέλου: | ΤΜ022HDHT1-05 | ΕΜΑΡΚΑ: | ΤΙΑΝΜΑ |
|---|---|---|---|
| Μέγεθος: | 2,2 ίντσα | ΕΠΙΤΡΟΠΗ: | 240 ((RGB) × 320 (QVGA) 180PPI |
| Φωτεινότητα: | 90 cd/m2 (τύπος. | Γωνία θέασης: | 40/45/48/45 (τύπος) |
| Πεδίο θερμοκρασίας: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -20 ~ 70 °C | ||
| Επισημαίνω: | Επιτροπή QVGA TIANMA LCD,Επιτροπή SVGA TIANMA LCD |
||
| Βασική λεπτομέρεια: | Κατασκευαστής | Όνομα μοντέλου | ΤΜ022HDHT1-05 2 Συμβατό | |
|---|---|---|---|---|
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Άλλο όνομα | - | |
| Μέγεθος πίνακα | 2.2 ίντσες | Σχεδιασμένο για |
|
|
| Μέγιστες αξιολογήσεις: | Θέρμανση OP | -20 ~ 70 °C | ST Θερμοκρασία | -30 ~ 80 °C |
| Βασικές πληροφορίες: | Φωτεινότητα | 90 cd/m2 (Τύπος) | Αντιδιαστολή | 120: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | 12 η ώρα | Ταχύτητα απόκρισης | 35 (τύπος) (Tr+Td) (ms) | |
| Γωνία θέασης | 40/45/48/45 (τύπος) | Τρόπος λειτουργίας | ΕΚΤ, συνήθως λευκό, διαφλεκτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.310Βι:0.300 | Χρώμα υποστήριξης | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6989K | Λευκή Ομοιότητα | 1.25 (Τύπος) (9 βαθμοί) | |
| Απόδοση οθόνης: | Εξωτερική ορατότητα | Διαβάσιμα από το φως του ήλιου | Διαπερατότητα | - |
| Τεχνολογία 3D | - | Αντανάκλαση | 60,8% (Τύπος) |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 240 ((RGB) × 320 [QVGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,047 × 0,141 mm | Πιξέλες Πίτσα ((W × H) | 0.141×0.141 mm [180PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 33.84 ((W) × 45.12 ((H) mm | Γενικά Ντιμ. | 40.6 ((W) × 56.6 ((H) mm |
| Άνοιγμα κούτσουρου | 36.04 ((W) × 47.32 ((H) mm | Συνολικό βάθος | 2.7 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος πορτρέτου |
| Αναλογία όψεως (W:H) | 3:4 | Στυλ σχήματος | ||
| Άλλα στοιχεία: | Μάζα | 12.7g | Επιφάνεια | Διαφανής, σκληρή επικάλυψη (3H) |
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Διοδηγός IC: | Ενσωματωμένο ILI9340 |
| Ελεγκτής χρόνου (T-CON): | Ενσωματωμένο T-CON |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 10mA (τύπος) | Τεχνολογία | 2.8V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Παράλληλο RGB (1 ch, 6-bit) + SPI | |||
| Λογική τάση για σήματα: | 0≤VIL≤0,3VDD· 0,7VDD≤VIH≤VDD | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.3 mm | 39 πινάκια | ||||
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | 1 χορδή | Τύπος λαμπτήρα | WLED | Θέση | Τύπος φωτισμού άκρων |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | 4S1P | Ζωή | 20K (τύπος) (ωρές) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 20mA (τύπος.) | Τεχνολογία | 12.8V (τύπος.) | ||
| Κατανάλωση | 256mW (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Περιλαμβάνεται στην διεπαφή σήματος | ||
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 33,84 × 45,12 χλμ., μέγεθος περίγραμμα 40,6 × 56,6 χλμ., μέγεθος περιοχής προβολής 36,04 × 47,0 χλμ.32 ((H) mmΤο TM022HDHT1-05 μπορεί να παρέχει φωτεινότητα οθόνης 90 cd/m2 120:1 αναλογία αντίθεσης μετάδοσης, 40/45/48/45 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 12 και χρόνος απόκρισης 35 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 30% (NTSC).Αυτό το προϊόν υιοθέτησε 4S1P WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός και έχουν ένα χρόνο ζωής εργασίας των 20K ώρεςΤο TM022HDHT1-05 χρησιμοποιεί το παράλληλο RGB (1 ch, 6-bit) + SPI ως σύστημα εισαγωγής σήματος,που συνδέονται με 39 καρφίτσες FPC με τάση τροφοδοσίας 2.8V (τύπος) ((VDD).
