Λεπτομέρειες:
|
| Αριθμός μοντέλου: | Tcg104xglpapnn-an30-s | Μέγεθος: | 10.4inch |
|---|---|---|---|
| ΕΠΙΤΡΟΠΗ: | 1024 ((RGB) × 768 (XGA) 123PPI | ΦΩΤΙΚΟΤΗΤΑ: | 600 cd/m ² (τύπος.) |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Τύπος σήματος: | LVDS (1 ch, 6/8-bit), 20 καρφίτσες Συνδέτης |
| Πίσω φωτισμός: | Δύο χορδές WLED, 50 χιλιάδες ώρες, χωρίς οδηγό. | ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -30 ~ 80 °C |
| Επισημαίνω: | ΕΠΊΔΕΙΞΗ WLED FSTN LCD,Βιομηχανική TFT επίδειξη WLED |
||
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Μέγεθος πίνακα: | 10.4 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 768, XGA | Βόρεια λωρίδα RGB | 00,0685 × 0,2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2100,4 × 157,8 mm | 2150,4 × 161,8 mm | 230 × 180,2 mm | 10.5±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | ΔΕΠ | Αντιφως | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 600 cd/m2 (Τύπος) | AWV, συνήθως μαύρο, μεταδοτικό | 700(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 18/12 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6304K | 262K/16.7M (6-bit / 6-bit + Dithering) | Χ:0.315" Υ:0.340 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 51% | 71% | 53% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Ποσοστό εικόνας: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 270/350mA (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΙΡΙΣΟ | IMSA-9686S-20B-GF4N | 1 τεμάχιο | 0.5 mm | 20 καρφίτσες | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 2 χορδές | 2 χορδές | 50 χιλιάρικα. | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 80mA (τύπος.) | 27.0/30.51V (τύπος/μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Επενδύσεις σε ηλεκτρική ενέργεια | - Όχι, όχι. | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 10,0 mm | 4 πινάκια | BLE-4PINS-CACA | |||

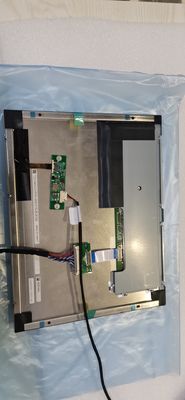

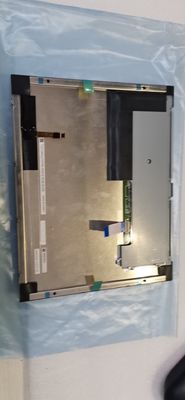

Το TCG104XGLPAPNN-AN30-S υποστηρίζει την οθόνη1024 ((RGB) × 768Η συσκευή διαθέτει μια μέγιστη εικόνα (XGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 210.4 ((W) × 157.8 ((H) mm, μέγεθος περίγραμμα 230 ((W) × 180.2 ((H) × 11 ((D) mm, μεγέθους περιοχής προβολής 215,4 mm × 161,8 mm, με επιφανειακή επεξεργασία από αντιφως, καθαρό βάρος από TBD. Ως προϊόν AWV, κανονικά μαύρο, μεταδοτικό LCM,Το TCG104XGLPAPNN-AN30-S μπορεί να παρέχει 600 cd/m2 φωτεινότητα 7001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 18/12 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Dithering για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 51% (NTSC).Αυτό το προϊόν υιοθέτησε 2 χορδές WLED ως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο TCG104XGLPAPNN-AN30-S χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισόδου σήματος,που συνδέονται με 20 πινές Συνδέσμο με τάση τροφοδοσίας 3Το τυπικό κατακόρυφο frame rate (Fv) είναι 60Hz.
