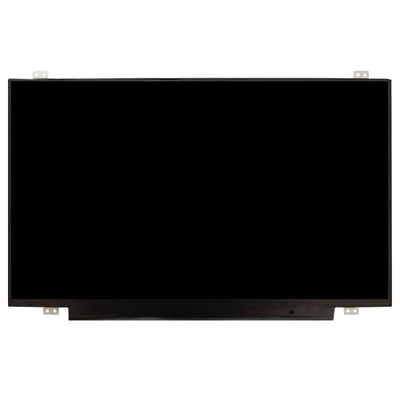

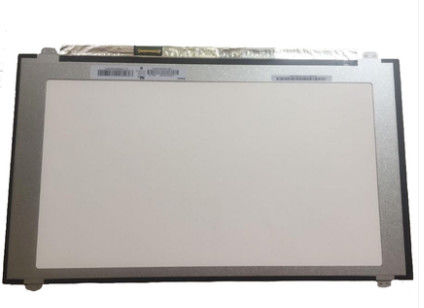

Λεπτομέρειες:
|
| Αριθμός μοντέλου: | Β156ΧΑΝ04.2 | Ετικέτα: | ΑΕΠ |
|---|---|---|---|
| Μέγεθος: | 15.6inch | ΕΠΙΤΡΟΠΗ: | 1920×1080RGB |
| ΦΩΤΙΚΟΤΗΤΑ: | 300CD/m2 | Τύπος λαμπτήρα: | WLED |
| Διασύνδεση σήματος: | EDP | ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Επισημαίνω: | Βιομηχανική LCD οθόνη LVDS,επιτροπή 6 μπιτ TFT LCD |
||
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| Β156ΧΑΝ04.2 | α-Si TFT-LCD, LCM | AUO42ED | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 300 (Τύπος.) | 85/85/85/85 (τύπος) | 25 (τύπος) ((Tr+Tf) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | AHVA, συνήθως μαύρο, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 74% | 95% | 74% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.60 (μέγιστο) | ||
| Μέγεθος πίνακα: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1920 ((RGB) × 1080 [FHD] | Βόρεια λωρίδα RGB | 0.17925×0.17925 [141PPI] | 0.05975×0.17925 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (8 τεμάχια) σε κορμούς προς τα πάνω και προς τα κάτω | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 350 g (μέγιστο.) | - | Αντιφως | ||
| Αντίστροφη σάρωση: | - Όχι, όχι. |
|---|---|
| Ψηλή συχνότητα: | 120Hz |
| Καταναλώσεις ενέργειας: | 7.4W (τύπος.) |
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 4.7W (μέγιστο.) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 900mA (μέγιστο) | 2.7W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Επενδύσεις (eDP) (2 λωρίδες) | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | 20455-030E-76B | 0.5 mm | 30 πινάκια | 1 τεμάχιο | Ειδικότερα: | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό επιφάνεια 344.16 ((W) × 193.59 ((H) mm, μέγεθος περιγράμματος 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, καθαρό βάρος 350g (μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3,2mm). Ως AHVA, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το B156HAN04.2 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 800:1 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 25 (τύπος.) ((Tr+Tf) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 72% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο B156HAN04.2 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
