Λεπτομέρειες:
|
| ΕΠΙΤΡΟΠΗ: | 800 (RGB) ×600 (SVGA) 119PPI | Ετικέτα: | ΑΕΠ |
|---|---|---|---|
| Μέγεθος: | 8.4 | Πεδίο εμφάνισης: | 170.4 × 127,8 (H×V) |
| Βάρος επιτροπής: | 250 cd/m2 (Τύπος) | ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία αποθήκευσης: -20 ~ 70 °C Θερμοκρασία λειτουργίας: -20 ~ 70 °C |
| Γωνία θέασης: | 80/80/80/60 (τύπος) | Bezel άνοιγμα: | 173.8 ((W) × 131.2 ((H) mm |
| Επισημαίνω: | Βιομηχανική LCD οθόνη LVDS,επιτροπή 6 μπιτ TFT LCD |
||
| Βασικές πληροφορίες: | Ετικέτα πάνελ |  |

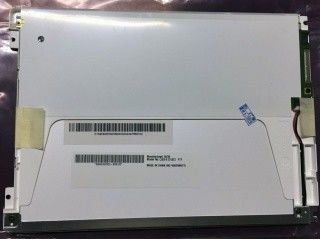

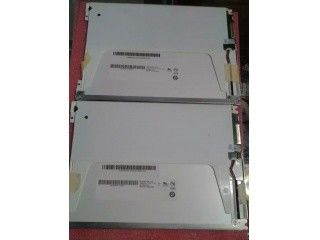

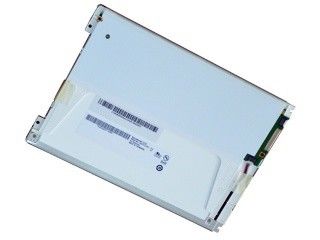

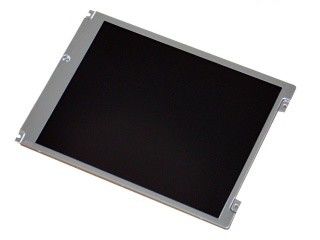

Πρότυπο πάνελ | G084SN03 V3 |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 8.4" | Εφαρμογή |
|
|
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | G084SN03 V.3 | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | -20 ~ 70 °C | Θερμοκρασία αποθήκευσης. | -20 ~ 70 °C |
| Πολιτεία RoHS | |
Κατηγορία δονήσεων | 1.5G (14,7 m/s2) |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 800 ((RGB) × 600 [SVGA] | Σημείο ορόσημο | 0.071 × 0,213 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.213 × 0,213 mm (H × V) [119PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 170.4 × 127,8 mm (H × V) | Περιοχή Bezel | 1730,8 × 131,2 mm (H × V) |
| Σχεδιασμός Dim. | 203 × 142,5 mm (H × V) | Βαθμός του περιγράμματος | 50,7±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.0, 2-R1.5) | |||
| Άλλα χαρακτηριστικά: | Βάρος | ΔΕΠ | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα | 250 cd/m2 (Τύπος) | Αντιδιαστολή | 600(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 80/80/80/60 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | - | Χρόνος απόκρισης | 20/10 (Τύπος) (Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.310Βι:0.330 | Αριθμοί χρώματος | 262K/16.2M (6-bit / 6-bit + FRC) |
| Θερμοκρασία χρώματος | 6638K | Λευκή Ομοιότητα | 1.33 (Τύπος) (9 βαθμοί) |
|
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | 48% | sRGB | 68% κάλυψη |
| Adobe RGB | 51% κάλυψη | DCI-P3 | 50% κάλυψη | |
| Περπατήστε.2020 | 36% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Συχρότητα πλαισίου: | 60 HzΑντίστροφη σάρωση:
| Ναι (U/D, L/R) |
|---|---|---|
| Καταναλώσεις ενέργειας: | 3.66W (τύπος.) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 3 χορδές | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 30K (τύπος) (ωρές) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | Αντικατάστατο | Ποσό | 3 χορδές | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 28.8/32.85V (τύπος/μέγιστο.) | Τρέχουσα εισροή | 25/26.3mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 2.16/2.63W (τύπος/μέγιστο) |
|||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | Με LED Driver |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | ΔιαμόρφωσηH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| Ε&Τ | Δελτίο ΕΚ 10-1994, σημείο 2.1. | 1.25 mm | 4 πινάκια | 1 τεμάχιο | ||
| Ηλεκτρικός οδηγός: | Εισαγωγή τάσης | 12.0±1.2V | Τρέχουσα εισροή | 230mA (τύπος) | ||
| Κατανάλωση | 2.76/2.97W (τύπος/μέγιστο) | |||||
| Σύστημα σήματος: | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | 270/330mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 0.9/1.2W (τύπος/μέγιστο) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΣΤΜ | MSB24013P20 | 10,0 mm | 20 καρφίτσες | 1 τεμάχιο | Δοκιμαστικό σήμα | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 170,4 ((W) × 127,8 ((H) mm, μέγεθος περίγραμμα 203 ((W) × 142,5 ((H) × 6,2 ((D) mm, μέγεθος περιοχής προβολής 173.8(W) × 131.2(H) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επικάλυψη (3H), καθαρό βάρος TBD. Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το G084SN03 V3 μπορεί να παρέχει 250 cd/m2 φωτεινότητα οθόνης 600:1 αναλογία αντίθεσης μετάδοσης, 80/80/80/60 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης και χρόνος απόκρισης 20/10 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.2M, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε 3 χορδές WLED ως είναι backlight systerm το οποίο τοποθετήθηκε ως Edge είδος φωτός (κάτω πλευρά) και έχουν ένα χρόνο ζωής εργασίας των 30K ώρεςΤο G084SN03 V3 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 συνδέσμους με τάση τροφοδοσίας 3.3V (τύπος).
