Λεπτομέρειες:
|

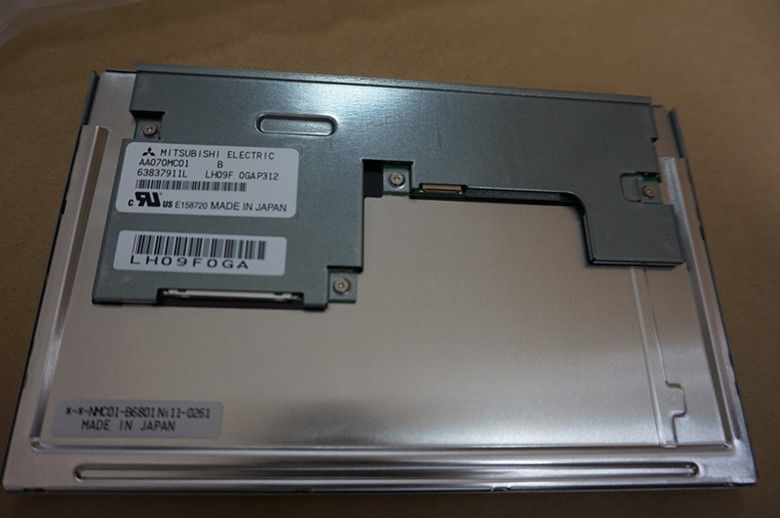

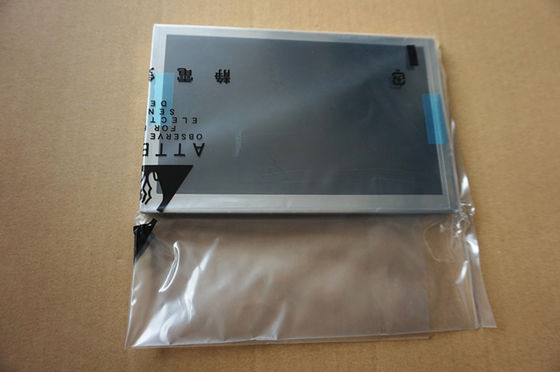

| Αριθμός μοντέλου: | AA070MC01 | Ετικέτα: | Mitsubishi |
|---|---|---|---|
| Μέγεθος: | 7.0ιντς | ΕΠΙΤΡΟΠΗ: | 800×480 RGB |
| ΦΩΤΙΚΟΤΗΤΑ: | 1000 cd/m2 (τύπος) | ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | ΕΠΊΔΕΙΞΗ WLED FSTN LCD,Βιομηχανική TFT επίδειξη WLED |
||
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα 1 Συμβατό | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| AA070MC01 | α-Si TFT-LCD, LCM | Τ-55692D070H-LW-A-AAN | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Μέγεθος πίνακα: | 70,0 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 800 (RGB) × 480, WVGA | Βόρεια λωρίδα RGB | 00,0635 × 0,1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 1520,4 × 91,44 mm | 1560,4 × 95,5 mm | 1690,8 × 109,7 mm | 80,9±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 15:9 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 200g (τύπος) |
Διαφανής, σκληρή επικάλυψη (3H)
|
||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 1000 cd/m2 (τύπος) | SWV, συνήθως μαύρο, μεταδοτικό | 1000(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 88/88/88/88 (τύπος) | Συμμετρία | 12/12 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.7M (6-bit / 8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 51% | 70% | 53% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.30 (μέγιστο) 5 βαθμοί | ||
| Απόδοση: | 3D τύπος | Εξωτερική ορατότητα | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | - | |
| Καταναλώσεις ενέργειας: | 5.1W (τύπος.) |
|---|---|
| Ποσοστό εικόνας: | 60 Hz |
| Αντίστροφη σάρωση: | Ναι (180°) |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 280/450mA (τύπος/μέγιστο.) | 3.3V (τύπος) | 0.92W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-SEB20P-HFE | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 100 χιλιάρικα. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-S6P-HFE | 1 τεμάχιο | 1.25 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 350/430mA (τύπος/μέγιστο.) | 12.0±1.2V | 4.2W (τύπος.) | ||||
AA070MC01 υποστηρίζει οθόνη800 ((RGB) × 480Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο WVGA (WVGA) με αναλογία όψεως 15:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.7(H) × 9.4 ((D) mm, μέγεθος περιοχής θέασης 156,4 ((W) × 95,5 ((H) mm, με επιφανειακή επεξεργασία Clear, Hard coating (3H), καθαρό βάρος 200g (τύπος).AA070MC01 μπορεί να παρέχει 1000 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 88/88/88/88 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 12/12 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 8-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτισμό τύπου και έχουν ένα χρόνο ζωής εργασίας των 100K ώρεςΤο AA070MC01 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισόδου σήματος, το οποίο συνδέεται από 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V(Τύπος.)
