Λεπτομέρειες:
|

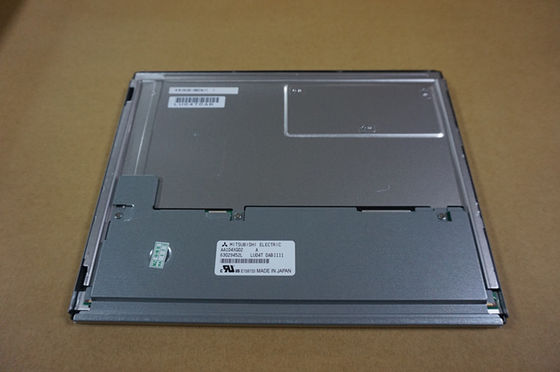

| Αριθμός μοντέλου: | AA104XG02 | Ετικέτα: | Mitsubishi |
|---|---|---|---|
| Μέγεθος: | 100,4 ίντσες. | ΕΠΙΤΡΟΠΗ: | 1024 ((RGB) × 768, XGA, 123PPI |
| ΦΩΤΙΚΟΤΗΤΑ: | 500 cd/m ² (τύπος.) | Διασύνδεση σήματος: | LVDS (1 ch, 6/8-bit), 20 καρφίτσες Συνδέτης |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | ||
| Επισημαίνω: | ΕΠΊΔΕΙΞΗ WLED FSTN LCD,Βιομηχανική TFT επίδειξη WLED |
||
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| AA104XG02 | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 10.4 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1024 ((RGB) × 768, XGA | Βόρεια λωρίδα RGB | 00,0685 × 0,2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2100,4 × 157,8 mm | 2150,4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 450 g (τύπος) | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 500 cd/m2 (Τύπος) | SWV, συνήθως μαύρο, μεταδοτικό | 1000(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 12/12 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 50% | 70% | 53% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.30 (μέγιστο) 5 βαθμοί | ||
| Καταναλώσεις ενέργειας: | 5.5W (τύπος.) |
|---|---|
| Ποσοστό εικόνας: | 60 Hz |
| Αντίστροφη σάρωση: | Ναι (180°) |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 400/870mA (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| I-PEX | 20186-020E-11F | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 100 χιλιάρικα. | - Όχι, όχι. | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-S6P-HFE | 1 τεμάχιο | 1.25 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 350/430mA (τύπος/μέγιστο.) | 12.0±1.2V | |||||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 210.4 ((W) × 157.8 ((H) mm, μέγεθος περίγραμμα 230 ((W) × 180.2 ((H) × 10 ((D) mm, μέγεθος περιοχής προβολής 215.4 ((W) × 161.8 ((H) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 450 g (τύπος).AA104XG02 μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 12/12 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτισμό τύπου και έχουν ένα χρόνο ζωής εργασίας των 100K ώρεςΤο AA104XG02 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 20 πινές συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
