Λεπτομέρειες:
|
Πρότυπο: | LQ057V3DG01 | Εμπορικό σήμα: | Αιχμηρός |
---|---|---|---|
Φωτεινότητα: | 400 cd/m ² (τύπος.) | Διαγώνιο μέγεθος: | 5,7 ίντσα |
Σχήμα εικονοκυττάρου: | 640 (RGB) ×480 [VGA] 141PPI | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -30 ~ 80 °C Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Επίπεδο δόνησης: 2.0G ( |
Πηγή φωτός: | CCFL [PC 1], ώρες 50K, οδηγός W/O | Τύπος διεπαφών: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 33 καρφιτσών |
Υψηλό φως: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
LQ057 σειρά LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Μέγεθος οθόνης: | 5.7» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Αριθμός εικονοκυττάρου | Σχήμα εικονοκυττάρου | Πίσσα σημείων (H×V) | Πίσσα εικονοκυττάρου (H×V) |
640 (RGB) ×480, VGA | RGB κάθετο λωρίδα | 0.060×0.180 χιλ. | 0.180×0.180 χιλ. [141PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης (H×V) | Bezel άνοιγμα (H×V) | Γενική διάσταση (H×V) | Γενικό βάθος |
115.2×86.4 χιλ. | 121.0×92.2 χιλ. | 144×104.6 χιλ. | 12.3/13.5 (τύπος. /Max.) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Μορφή μορφής | Λόγος διάστασης (Χ: Β) | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 | Τύπος τοπίων | ||
Άλλη προδιαγραφή: | Μάζα | Κάλυψη επιτροπής | Επεξεργασία επιφάνειας | |
250g (μέγιστο) | - | Αντιθαμπωτικός |
Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αναλογία αντίθεσης |
---|---|---|---|
400 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 600:1 (τύπος.) (μεταδιδόμενος) | |
Καλή άποψη | Γωνία εξέτασης | Χρόνος απόκρισης | |
12 η ώρα | 80/80/80/70 (τύπος.) (CR≥5) | 8/21 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Συντεταγμένη χρώματος |
6485K | 262K (6-κομμάτι) | Χ: 0,313 Υ: 0,329 |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Τύπος | Θέση | Ζωή (ώρες) | Ποσό | Μορφή | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών | 50K (τύπος.) | PC 1 | - | - | |
CCFL ηλεκτρικό: | Τάση εισαγωγής | Ρεύμα εισαγωγής | Κατανάλωση ισχύος | |||
610/750V (ελάχιστος/μέγιστος) | 5.0±0.5mA | 3.5W (τύπος.) | ||||
Λειτουργούσα συχνότητα | Τάση ξεκινήματος | |||||
30/60KHz (ελάχιστος/μέγιστος) | 1080/1490V (μέγιστο) (Ta=+25/-30℃) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Κράτος οδηγών CCFL | Φυσικός τύπος | Θέση διεπαφών | |||
Αριθ. | Συνδετήρας | - | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο όνομα | Ποσό | Καρφίτσες | Πίσσα καρφιτσών | Διαμόρφωση καρφιτσών |
JST | BHR-02 (8,0) ΕΝΑΝΤΊΟΝ-1N | PC 1 | 2 καρφίτσες | 8,0 χιλ. | Bll-2pins-LH |
Σήμα ηλεκτρικό: | Τάση εισαγωγής | Ρεύμα εισαγωγής | Κατανάλωση ισχύος | |||
---|---|---|---|---|---|---|
3.3V (τύπος.) (VCC) | 220mA (τύπος.) (ICC) | - | ||||
Τάση για τα σήματα επίδειξης: | 0≤VIL≤0.3VCC 0.7VCC≤VIH≤VCC | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος σημάτων | Φυσικός τύπος | Θέση διεπαφών | |||
Παράλληλος RGB (1 CH, 6 μπιτ) | Συνδετήρας | - | ||||
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο όνομα | Ποσό | Καρφίτσες | Πίσσα καρφιτσών | Διαμόρφωση καρφιτσών |
IRISO | Imsa-9637s-33Y902 | PC 1 | 33 καρφίτσες | 0,5 χιλ. | Drgb-33p1c6b-050A |

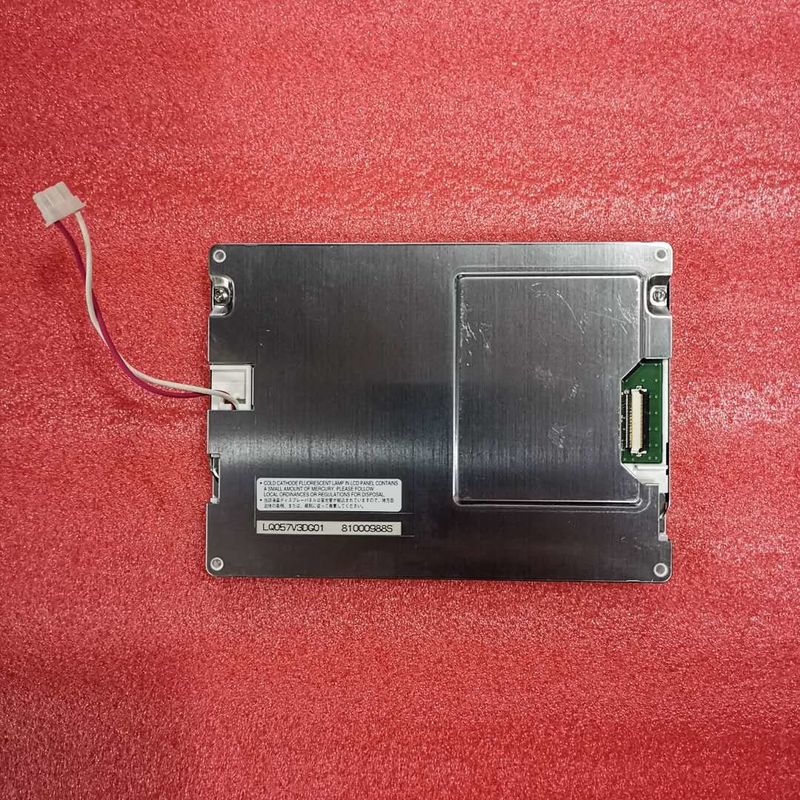

Επίδειξη υποστηρίξεων LQ057V3DG01 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 115,2 ×86.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 144 ×104.6 (W) (Χ) ×13.5 (D) χιλ., που βλέπει το μέγεθος περιοχής 121,0 ×92.2 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, καθαρού βάρους 250g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ057V3DG01 μπορεί παρέχει 400 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 600:1 τη transimissive, το 80/80/80/70 (τύπος.) (CR≥5) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 12 η ώρα, και ο χρόνος απόκρισης της 8/21 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
