Λεπτομέρειες:
|
εμπορικό σήμα: | Αιχμηρός | Μέγεθος: | 2,9 ίντσα |
---|---|---|---|
πρότυπο: | LS029B3SX01 | Φωτεινότητα: | 300 cd/m ² (τύπος.) |
Γωνία εξέτασης: | 80/80/80/80 (λεπτό) (CR≥10) έφυγε/σωστός/επάνω/κάτω | Σχήμα εικονοκυττάρου: | 1440 (RGB) ×1440 705PPI |
Ενεργός περιοχή: | 51.84 (Χ) ×51.84 (Β) χιλ. | Τύπος λαμπτήρων: | WLED |
Διεπαφή σημάτων: | MIPI | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -20 ~ 60 °C Θερμοκρασία αποθήκευσης: -30 ~ 70 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Αιχμηρή TFT LCD επίδειξη QVGA |

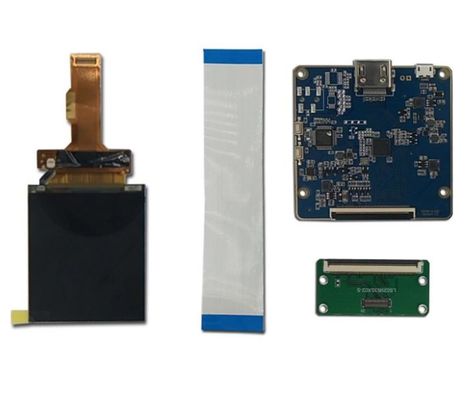

LS029 σειρά LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
Βασικές πληροφορίες: | Εμπορικό σήμα επιτροπής | ΑΙΧΜΗΡΟΣ | Πρότυπο επιτροπής | LS029B3SX01 |
---|---|---|---|---|
Διαγώνιο μέγεθος | 2.9» | Εφαρμογή | ||
Τύπος επιτροπής | CG-πυρίτιο, LCM | Πρότυπο αλλιώς | - | |
Αξιοπιστία: | Λειτουργούντα Temp. | -20 ~ 60 °C | Temp αποθήκευσης. | -30 ~ 70 °C |
Κράτος RoHS | Εκτίμηση δόνησης | - |
Βασικές πληροφορίες: | Φωτεινότητα | 300 cd/m ² (τύπος.) | Αναλογία αντίθεσης | 1100:1 (τύπος.) (μεταδιδόμενος) |
---|---|---|---|---|
Γωνία εξέτασης | 80/80/80/80 (λεπτό) (CR≥10) | Οπτικός τρόπος | Νέο Mode2, κανονικά μαύρος, μεταδιδόμενο | |
Κατεύθυνση εξέτασης | Συμμετρία | Χρόνος απόκρισης | 11 (τύπος.) (Tr+Td) (κα) | |
Απόδοση χρώματος: | Χρωματικότητα | Wx: 0,290 Wy: 0,315 | Αριθμοί χρώματος | 16.7M (οκτάμπιτος) |
Θερμοκρασία χρώματος | 8139K | Άσπρη ομοιομορφία | 1.28 (λεπτό) (9 σημεία) | |
1931 χρώμα Gamlt: | Αναλογία NTSC | 74% | sRGB | 90% κάλυψη |
Πλίθα RGB | 75% κάλυψη | Dci-P3 | 76% κάλυψη | |
Rec.2020 | 56% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Μορφή λαμπτήρων | 2 σειρές | Τύπος λαμπτήρων | WLED | Χρόνος ζωής | - |
---|---|---|---|---|---|---|
Αντικατάσταση | - | Ποσό | 4S2P | Θέση | Τύπος φωτός ακρών | |
Λαμπτήρας ηλεκτρικός: | Εισαγωγή τάσης | 11.6V (τύπος.) | Τρέχουσα εισαγωγή | 11/20mA (τύπος. /Max.) | ||
Κατανάλωση | 255.2mW (τύπος.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συμπεριλαμβανόμενος στη διεπαφή σημάτων επιτροπής | Θέση | - | Οδηγός λαμπτήρων | Αριθ. |
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | 1440 (RGB) ×1440 | Πίσσα σημείων | 0.012×0.036 χιλ. (H×V) |
---|---|---|---|---|
Διαμόρφωση | RGB κάθετο λωρίδα | Πίσσα εικονοκυττάρου | 0.036×0.036 χιλ. (H×V) [705PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης | 51.84×51.84 χιλ. (H×V) | Bezel περιοχή | - |
Περίληψη αμυδρή. | 54.24×59.02 χιλ. (H×V) | Βάθος περιλήψεων | 1.37±0.14 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Επίπεδο ορθογώνιο | Προσανατολισμός | Τύπος τοπίων |
Λόγος διάστασης | 1:1 (Χ: Β) | Ύφος μορφής | ||
Άλλα χαρακτηριστικά γνωρίσματα: | Βάρος | 7.00g (τύπος.) | Επιφάνεια | - |
Αντίστροφη ανίχνευση: | Αριθ. |
---|---|
Δ-ολοκληρωμένο κύκλωμα λεπτομέρεια: | ΒΑΡΑΙΝΩ ενσωματωμένο NT35597 |
Σύστημα σημάτων: | MIPI (2 4 στοιχείων πάροδοι CH,) | Τάση λογικής | - | |||
---|---|---|---|---|---|---|
Σήμα ηλεκτρικό: | Εισαγωγή τάσης | 1.8/5.5/-5.5V (τύπος.) (VDDI/VSP/VSN) | Τρέχουσα εισαγωγή | 48/14/-14mA (τύπος.) (IDD/ISP/ISN) | ||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συνδετήρας | Θέση | - | ||
Λεπτομέρεια συνδετήρων: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
JAE | WP7B-S040VA1 | 0,4 χιλ. | 40 καρφίτσες | PC 1 |
Επίδειξη υποστηρίξεων LS029B3SX01 1440 (RGB) ×1440 με το λόγο διάστασης στις 1:1 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα, σύμφωνα με τον υπολογισμό Panelook που είναι πυκνότητα εικονοκυττάρου είναι 705 PPI. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 51,84 ×51.84 (W) (Χ) χιλ., μέγεθος περιλήψεων 54,24 ×59.02 (W) (Χ) ×1.51 (D) χιλ., καθαρό βάρος 7.00g (τύπος.). Όπως ένα νέο Mode2, κανονικά μαύρο, μεταδιδόμενο προϊόν LCM, LS029B3SX01 μπορεί παρέχει 300 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 1100:1 τη transimissive, το 80/80/80/80 (λεπτό) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης στη συμμετρία, και ο χρόνος απόκρισης (τύπος.) της γκρίζας κλίμακας κας 11 (Tr+Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα οκτάμπιτο γκρίζο σήμα κλίμακας για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 16.7M, επίσης με την απόδοση της κλίμακας 75% χρώματος (NTSC). Αυτό το προϊόν υιοθέτησε 4S2P WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών, εξωτερικός οδηγός backlight απαιτείται πρόσθετα. LS029B3SX01 χρησιμοποιεί MIPI (2 4 στοιχείων πάροδοι CH,) δεδομένου ότι είναι σήμα εισάγοντας το σύστημα, το οποίο σύνδεσε από το συνδετήρα 40 καρφιτσών με την τάση παροχής ηλεκτρικού ρεύματος 1.8/5.5/-5.5V (τύπος.)
