Λεπτομέρειες:
|
Ετικέτα: | ΚΑΠ | Διαγώνιο μέγεθος: | 14,0" |
---|---|---|---|
Απόφαση: | 1920 ((RGB) × 1200, WUXGA 161PPI | Φωτεινότητα: | 250 cd/m2 |
Γωνία θέασης: | 89/89/89/89 (τύπος) | Ηλεκτρική τροφοδοσία: | 3.3V (τύπος.) |
Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |

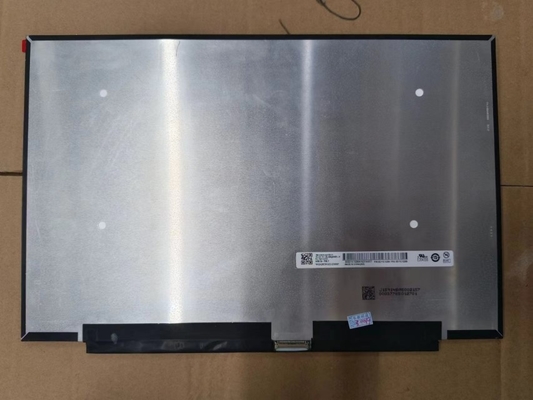

Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | NV140WUM-N41 | |
---|---|---|---|---|
Διαγώνιο μέγεθος | 14.0" | Εφαρμογή | ||
Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | Επικαιροποίηση | |
Αξιόπιστη: | Εργασιακή θερμοκρασία | 0 ~ 50 °C | Θερμοκρασία αποθήκευσης. | -20 ~ 60 °C |
Πολιτεία RoHS | Κατηγορία δονήσεων | 1.5G (14,7 m/s2) |
Χαρακτηριστικά pixel: | Φόρμα pixel | 1920 ((RGB) × 1200 [WUXGA] | Σημείο ορόσημο | 00,05236 × 0,15708 mm (H × V) |
---|---|---|---|---|
Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.15708 × 0,15708 mm (H × V) [161PPI] | |
Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 3010,594 × 188,496 mm (H × V) | Περιοχή Bezel | - |
Σχεδιασμός Dim. | 307.29 × 199,25 mm (H × V) | Βαθμό του περιγράμματος | 3.0/5.0 (τύπος/μέγιστο) mm | |
Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
Αναλογία όψεων | 16:10 (H: V) | Στυλ σχήματος | Στενό (PCBA Bent, T≤3,0mm) | |
Τρύπες & Κράφτες: | Χωρίς | |||
Άλλα χαρακτηριστικά: | Βάρος | 300 g (μέγιστο.) | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | 250 cd/m2 (Τύπος) | Αντιδιαστολή | 1000(Τύπος) (Διαπεραστικό) |
---|---|---|---|---|
Γωνία θέασης | 89/89/89/89 (τύπος) | Οπτική λειτουργία | HADS, συνήθως μαύρο, μεταδοτικό | |
Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 20 (τύπος) ((Tr+Td) (ms) | |
Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 16.7M (6-bit + Hi-FRC) |
Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25/1.60 (μέγιστος.) | |
1931 Χρώμα Γάμουτ: | Αναλογία NTSC | 46% | sRGB | 63% κάλυψη |
Adobe RGB | 48% κάλυψη | DCI-P3 | 48% κάλυψη | |
Περπατήστε.2020 | 34% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 5 χορδές | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 15 χλμ. (μίν.) (ώρα) |
---|---|---|---|---|---|---|
Αντικατάσταση | - | Ποσό | 10S5P | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) | |
Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος | Θέση | - | Οδηγός φανού | Με LED Driver |
Ηλεκτρικός οδηγός: | Εισαγωγή τάσης | 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | Τρέχουσα εισροή | 208mA (μέγιστο.) | ||
Κατανάλωση | 2.5W (μέγιστο.) |
Σύστημα σήματος: | Δύο λωρίδες (eDP), eDP1.2, HBR1 (2.7G/γραμμή) | Λογική τάση | - | |||
---|---|---|---|---|---|---|
Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | 212mA (μέγιστο.) | ||
Κατανάλωση | 0.7W (μέγιστο.) | |||||
Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | |||
Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
I-PEX | 20455-030Ε-66 | 0.5 mm | 30 πινάκια | 1 τεμάχιο | Ειδικότερα: |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 301.594 ((W) × 188.496 ((H) mm, μέγεθος περίγραμμα 307.29 ((W) × 199.25 ((H) × 5 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επίστρωση (3H), καθαρό βάρος 300g (μέγιστο), σχήμα τύπου Slim (PCBA Bent, T≤3.0mm).Η NV140WUM-N41 μπορεί να παρέχει 250 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 89/89/89/89 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 20 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε το 10S5P WLED ως σύστημα οπίσθιου φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχει διάρκεια ζωής 15K ώρεςΤο NV140WUM-N41 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 30 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
