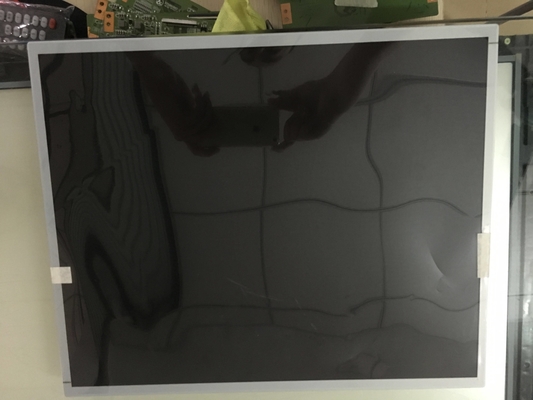

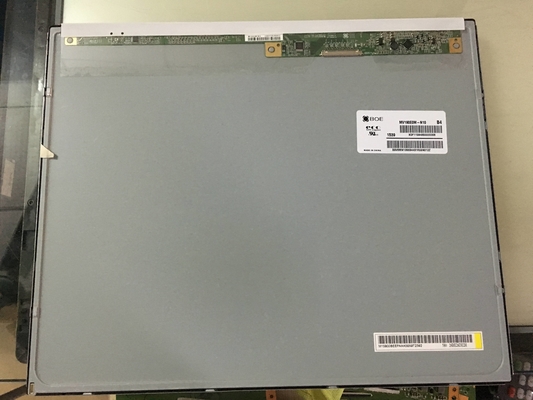

Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 19.0» |
|---|---|---|---|
| Απόφαση: | 1280 (RGB) ×1024, SXGA 86PPI | Φωτεινότητα: | 250 cd/m ² |
| Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ 1 Συμβατό | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| MV190E0M-N10 | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C | - | ||
| Χρησιμοποιείται για: |
|
|||
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 250 (τύπος) | 89/89/89/89 (τύπος) | 8/8 (τύπος) (Tr/Td), 14 (τύπος) (G έως G) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ADS, συνήθως μαύρο, μεταδοτικό | 1000: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 73% | 92% | 71% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.33 (μέγιστο) 9 βαθμοί | ||
| Μέγεθος πίνακα: | 19.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1280 ((RGB) × 1024 [SXGA] | Βόρεια λωρίδα RGB | 0.2928×0.2928 [86PPI] | 0.0976×0.2928 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 374.784 ((H) × 299.827 ((V) | 378.8 ((H) × 303.0 ((V) | 396 ((H) × 324 ((V) | 8.7/10.4 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 5Δελτίο ΕΚ 6-19 | Κανονική διάμετρος | |
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 1.69Kgs (Τύπος.) | - | Αντιφωτισμός (Haze 25%), σκληρή επικάλυψη (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής πλάκας (δεξιά πλευρά) | 15S2P | 2 χορδές | 30 χλμ. | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 45±3V | 95 mA (τύπος) | 8.55/9.12W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - Όχι, όχι. | Συνδετήρας | |||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| JST | Μικροκυκλοφόρηση | 10,0 mm | 6 καρφίτσες | 1 τεμάχιο | BLE-6PINS-CNAANC | |
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 5.0V (τύπος.) | 0.6/1.1Α (τύπος/μέγιστο) | 3.0/5.5W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Επενδύσεις σε ηλεκτρονικά συστήματα | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| UJU | IS100-L30R-C23 | 10,0 mm | 30 πινάκια | 1 τεμάχιο | Δοκιμαστικό σήμα | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 374.784 ((W) × 299.827 ((H) mm, μέγεθος περίγραμμα 396 ((W) × 324 ((H) × 10.4 ((D) mm, μέγεθος περιοχής προβολής 378.8(W) × 303.0(H) mm, με επεξεργασία επιφάνειας από αντιφωτισμό (Haze 25%), σκληρή επίστρωση (3H), καθαρό βάρος 1,69Kgs (τύπος).MV190E0M-N10 μπορεί να παρέχει 250 cd/m2 φωτεινότητα οθόνης 10001 αναλογία διαπερατικής αντίθεσης, 89/89/89/89 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία και χρόνος απόκρισης 8/8 (τύπος) (Tr/Td), 14 (τύπος) (G έως G) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 72% (NTSC).Αυτό το προϊόν υιοθέτησε το 15S2P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (δεξιά πλευρά) και έχει διάρκεια ζωής 30K ώρεςΤο MV190E0M-N10 χρησιμοποιεί LVDS (2 ch, 8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται με 30 πινές συνδετήρα με τάση τροφοδοσίας ισχύος 5.0V (τύπος- Ναι.
