Λεπτομέρειες:
|
| Πρότυπο επιτροπής: | LM12S49 | Φωτεινότητα: | 185cd/m2 |
|---|---|---|---|
| Μέγεθος πίνακα: | 12.1inch | ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 600, SVGA, 82PPI |
| Διασύνδεση σήματος: | CMOS/TTL (1 ch, 8-bit), 41 καρφίτσες | Σχήμα εικονοκυττάρου: | RGB κάθετο λωρίδα |
| περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C | Τύπος λαμπτήρων: | 2 PC CCFL, 40 χιλιάδες ώρες, χωρίς οδηγό. |
| Επισημαίνω: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
||
| Βασικές πληροφορίες: | Φωτεινότητα | 185 cd/m2 (Τύπος) | Αντιδιαστολή | 40(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 30/30/15/25 (τύπος) | Οπτική λειτουργία | STN, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | - | Χρόνος απόκρισης | 220/80 (Τύπος) (Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.280Βι:0.330 | Αριθμοί χρώματος | Χρώμα |
| Θερμοκρασία χρώματος | 8484K | Λευκή Ομοιότητα | - |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 800 ((RGB) × 600 [SVGA] | Σημείο ορόσημο | 00,1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.3075 × 0,3075 mm (H × V) [82PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 246 × 184,5 mm (H × V) | Περιοχή Bezel | 2500,6 × 189,1 mm (H × V) |
| Σχεδιασμός Dim. | 275 × 202,5 mm (H × V) | Βαθμός του περιγράμματος | 8.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.4, 2-R1.7) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Βάρος | 550g | Επιφάνεια | - |
| Σύστημα σήματος: | CMOS/TTL (1 ch, 8-bit) | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3/5.0V (τύπος) | Τρέχουσα εισροή | 160/170mA (τύπος) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| HRS | DF9B-41P-1V | 10,0 mm | 41 καρφίτσες | 1 τεμάχιο | ||
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Χρόνος ζωής | 40K (τύπος) (ωρές) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 2 τεμάχια | Θέση | Τύπος φωτεινής πλάκας (πάνω και κάτω) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 590V (τύπος) | Τρέχουσα εισροή | 5.5/6.0mA (τύπος/μέγιστο) | ||
| Συχνότητα | 30/70KHz (μίν./μέγιστο) | Τετάρτη | 1130/1280V (μέγιστο) (Ta=+25/0°C) | |||
| Κατανάλωση | 6.5W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | BHR-03VS-1 | 40,0 mm | 3 καρφίτσες | 2 τεμάχια | BLL-3PINS-HNL | |

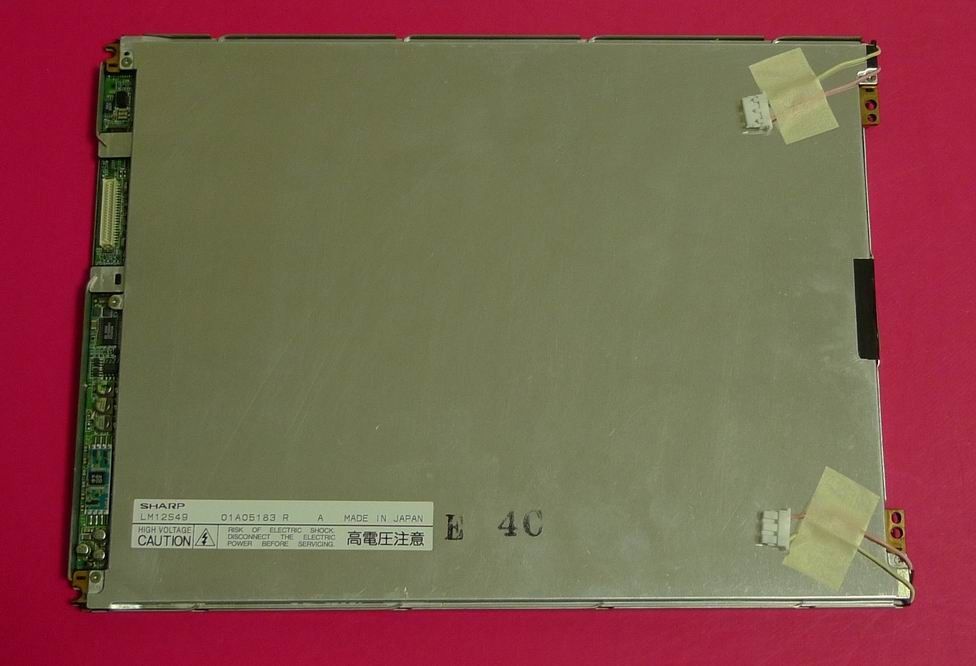

Η LM12S49 υποστηρίζει την προβολή800 ((RGB) × 600(SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 246 ((W) × 184.5 ((H) mm, μέγεθος περίγραμμα 275 ((W) × 202.5 ((H) × 8.5 ((D) mm, μεγέθους περιοχής προβολής 250.6 ((W) × 189.1 ((H) mm, καθαρό βάρος 550g. Ως STN, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LM12S49 μπορεί να παρέχει φωτεινότητα οθόνης 185 cd / m2:1 αναλογία αντίθεσης μετάδοσης, 30/30/15/25 (Τύπος.) ((CR≥5) (L/R/U/D) γωνία θέασης και χρόνος απόκρισης 220/80 (Τύπος.) ((Tr/Td) ms., παρουσιάζοντας έτσι μια παλέτα χρωμάτων.Αυτό το προϊόν υιοθέτησε 2 PCs CCFL ως είναι backlight systerm το οποίο τοποθετήθηκε ως Edge φωτισμού τύπου (Επάνω και Κάτω) και έχουν ένα χρόνο ζωής εργασίας 40K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
