Λεπτομέρειες:
|

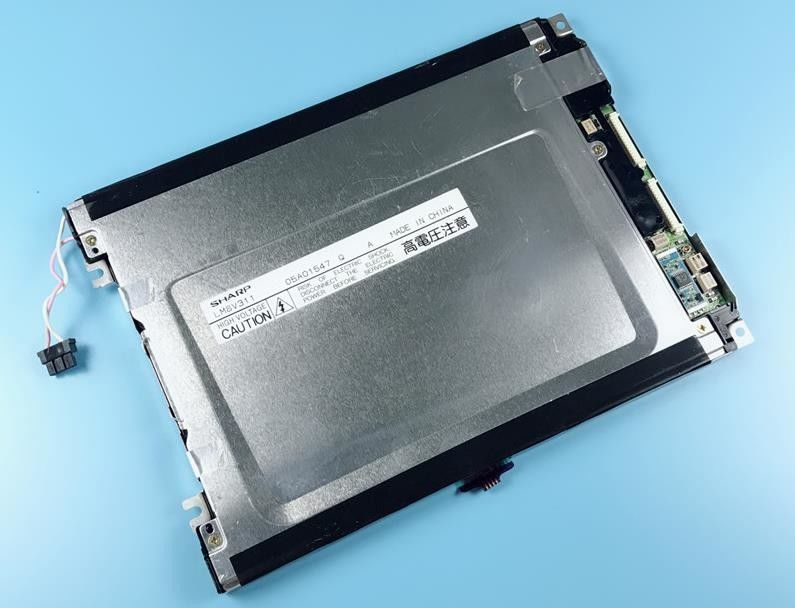

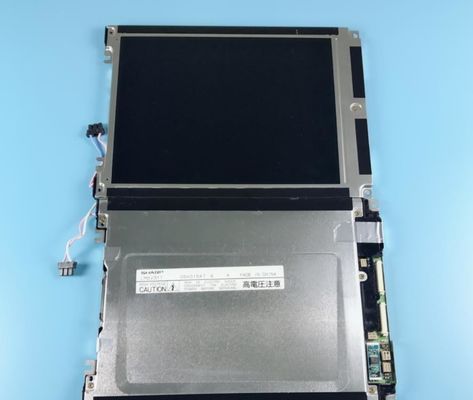

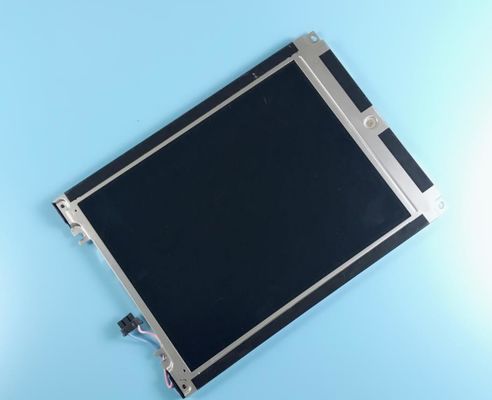

Πρότυπο όνομα: | LM8V311 | Κατασκευαστής: | Αιχμηρός |
---|---|---|---|
Φωτεινότητα: | 55 cd/m ² (τύπος.) | Backlight: | 1 PC CCFL, ώρες 25K, κανένας οδηγός |
Μέγεθος οθόνης: | 7,7 ίντσα | Αριθμός εικονοκυττάρου: | 640 (RGB) ×480 (VGA) 103PPI |
Τύπος σημάτων: | Παράλληλα στοιχεία (οκτάμπιτα), συνδετήρας 29 καρφιτσών | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -25 ~ 60 °C Λειτουργούντα Temp.: 0 ~ 40 °C |
Υψηλό φως: | Βιομηχανική LCD επίδειξη QVGA 113PPI,Επιτροπή αφής WLED LVDS TFT,500nits αιχμηρή επίδειξη TFT LCD |
Βασικές πληροφορίες: | Εμπορικό σήμα | Πρότυπο όνομα | Τύπος | Πρότυπο αλλιώς |
---|---|---|---|---|
ΑΙΧΜΗΡΟΣ | LM8V311 | CSTN-LCD, LCM | - | |
Μέγιστες εκτιμήσεις: | RoHS | Λειτουργούσα θερμοκρασία | Θερμοκρασία αποθήκευσης | Επίπεδο δόνησης |
0 ~ 40 °C | -25 ~ 60 °C | - |
Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αναλογία αντίθεσης |
---|---|---|---|
55 cd/m ² (τύπος.) | STN, κανονικά μαύρος, μεταδιδόμενο | 30:1 (τύπος.) (μεταδιδόμενος) | |
Καλή άποψη | Γωνία εξέτασης | Χρόνος απόκρισης | |
- | 30/30/15/30 (τύπος.) (CR≥5) | 270/80 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Συντεταγμένη χρώματος |
8841K | Χρώμα | Χ: 0,275 Υ: 0,330 |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Τύπος | Θέση | Ζωή (ώρες) | Ποσό | Μορφή | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών (τοπ πλευρά) | 25K (ελάχιστος) | PC 1 | Κατ' ευθείαν | - | |
CCFL ηλεκτρικό: | Τάση εισαγωγής | Ρεύμα εισαγωγής | Κατανάλωση ισχύος | |||
490/539V (τύπος. /Max.) | 3.0/5.0mA (τύπος. /Max.) | 1.47W (τύπος.) | ||||
Λειτουργούσα συχνότητα | Τάση ξεκινήματος | |||||
30/70KHz (ελάχιστος/μέγιστος) | 700/1050V (μέγιστο) (Ta=+25/0℃) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Κράτος οδηγών CCFL | Φυσικός τύπος | Θέση διεπαφών | |||
Αριθ. | Συνδετήρας | - | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο όνομα | Ποσό | Καρφίτσες | Πίσσα καρφιτσών | Διαμόρφωση καρφιτσών |
HONDA | Qz-19-3F01 | PC 1 | 3 καρφίτσες | Bll-3pins-LNH |
Μέγεθος οθόνης: | 7.7» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Αριθμός εικονοκυττάρου | Σχήμα εικονοκυττάρου | Πίσσα σημείων (H×V) | Πίσσα εικονοκυττάρου (H×V) |
640 (RGB) ×480, VGA | RGB κάθετο λωρίδα | 0.082×0.246 χιλ. | 0.246×0.246 χιλ. [103PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης (H×V) | Bezel άνοιγμα (H×V) | Γενική διάσταση (H×V) | Γενικό βάθος |
157.42×118.06 χιλ. | - | 197×142.5 χιλ. | 9.5 (μέγιστο) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Μορφή μορφής | Λόγος διάστασης (Χ: Β) | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 | Τύπος τοπίων | ||
Επιτροπή αφής: | Σημεία αφής | Τύπος σημάτων | Ελεγκτής | Τεχνολογία |
- | - | - | 4-καλώδιο ανθεκτική αφή, F/G | |
Άλλη προδιαγραφή: | Μάζα | Κάλυψη επιτροπής | Επεξεργασία επιφάνειας | |
310g (τύπος.) | - | - |
Σήμα ηλεκτρικό: | Τάση εισαγωγής | Ρεύμα εισαγωγής | Κατανάλωση ισχύος | |||
---|---|---|---|---|---|---|
3.3V (τύπος.) | 40/60mA (τύπος. /Max.) | 130/200mW (τύπος. /Max.) | ||||
Τάση για τα σήματα επίδειξης: | 0≤VIL≤0.2VDD 0.8VDD≤VIH≤VDD | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος σημάτων | Φυσικός τύπος | Θέση διεπαφών | |||
Παράλληλα στοιχεία (οκτάμπιτα) | Συνδετήρας | - | ||||
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο όνομα | Ποσό | Καρφίτσες | Πίσσα καρφιτσών | Διαμόρφωση καρφιτσών |
molex | 53261-1510 | PC 1 | 15 καρφίτσες | 1,25 χιλ. | ||
molex | 53261-1410 | PC 1 | 14 καρφίτσες | 1,25 χιλ. |
Επίδειξη υποστηρίξεων LM8V311 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 157,42 ×118.06 (W) (Χ) χιλ., μέγεθος περιλήψεων 197 ×142.5 (W) (Χ) χιλ., καθαρό βάρος 310g (τύπος.). Όπως ένα STN, κανονικά μαύρο, μεταδιδόμενο προϊόν LCM, LM8V311 μπορεί παρέχει 55 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 30:1 τη transimissive, 30/30/15/30 (τύπος.) (CR≥5) (L/R/U/D) γωνία εξέτασης, και χρόνος απόκρισης της 270/80 (τύπος.) κας (Tr/Td), παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων χρώματος. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (τοπ πλευρά) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 25K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
