Λεπτομέρειες:
|
Πρότυπο επιτροπής: | LQ035Q7DH01 | Εμπορικό σήμα επιτροπής: | Αιχμηρός |
---|---|---|---|
Ψήφισμα: | 240 (RGB) ×320, QVGA, 113PPI | μέγεθος επιτροπής: | 3.5inch |
Διεπαφή σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), 50 καρφίτσες FPC | Τύπος λαμπτήρων: | WLED, ώρες 10K, χωρίς οδηγό |
Φωτεινότητα: | 100cd/m ² | Περιβάλλον: | Λειτουργούντα Temp.: -10 ~ 70 °C Temp αποθήκευσης.: -25 ~ 70 °C |
Υψηλό φως: | 240×320RGB αιχμηρή επιτροπή TFT LCD,100cd/M2 αιχμηρή επιτροπή TFT LCD,LQ035Q7DH01 |
LQ035 σειρά LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Βασικές πληροφορίες: | Εμπορικό σήμα | Πρότυπο | Τύπος | Πρότυπο αλλιώς |
---|---|---|---|---|
ΑΙΧΜΗΡΟΣ | LQ035Q7DH01 | α-Si tft-LCD, LCM | - | |
Αξιοπιστία: | RoHS | Λειτουργούσα θερμοκρασία | Θερμοκρασία αποθήκευσης | Αντίσταση δόνησης |
-10 ~ 70 °C | -25 ~ 70 °C | - |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
100 cd/m ² (τύπος.) | TN, κανονικά λευκιά, Transflective | 70:1 (τύπος.) (μεταδιδόμενο) 4:1 (τύπος.) (αντανακλαστικός) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
40/40/40/50 (τύπος.) (CR≥2) | 6 η ώρα | 30/50 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
- | 262K (6-κομμάτι) | - | |
Απόδοση: | τρισδιάστατος τύπος | Υπαίθρια διαφάνεια | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 2.5/4% (ελάχιστος/τύπος.) |
Μέγεθος επιτροπής: | 3,5 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
240 (RGB) ×320, QVGA | RGB κάθετο λωρίδα | 0.0745×0.2235 χιλ. | 0.2235×0.2235 χιλ. [113PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
53.64×71.52 χιλ. | 57.4×75.2 χιλ. | 65×86.2 χιλ. | 4.0±0.2 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 3:4 (W: Χ) | Τύπος πορτρέτου | ||
Οθόνη επαφής: | Σημεία αφής | TP ελεγκτής | Τύπος σημάτων | Τεχνολογία αφής |
1 σημείο | Χωρίς ελεγκτή αφής | - | 4-καλώδιο ανθεκτική αφή | |
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 45.0g (τύπος.) | Σκληρό επίστρωμα (3H) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (τύπος.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (τύπος.) (VSHA/VSHD/VDD/VEE) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | FPC | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
PC 1 | 0,5 χιλ. | 50 καρφίτσες |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών | - | - | 10K (τύπος.) | - | |
WLED ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
15/20mA (τύπος. /Max.) | 21.6V (τύπος.), 25.2V (μέγιστο) | 324mW (τύπος.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός WLED | |||
- | Συμπεριλαμβανόμενος στη διεπαφή σημάτων επιτροπής | Αριθ. |

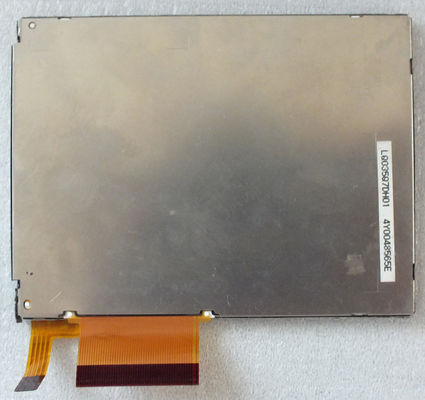

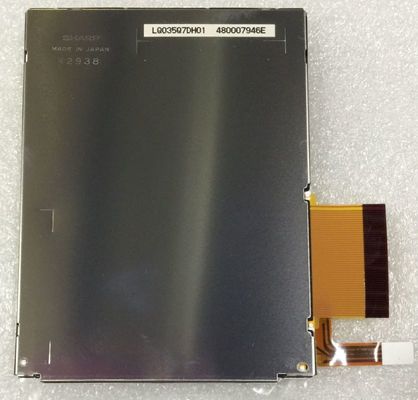

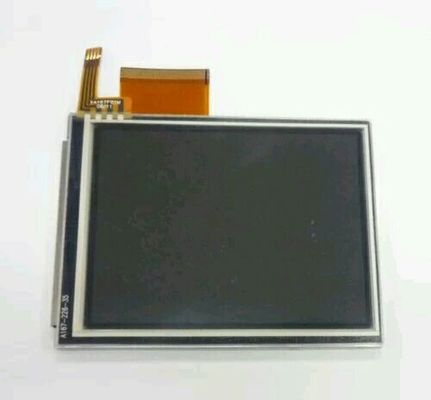

LQ035Q7DH01 είναι 3,5 μετρά το διαγώνιο προϊόν οθόνης επίδειξης α-Si tft-LCD από αιχμηρό, με ένα ενσωματωμένο WLED backlight, χωρίς οδηγό backlight, οθόνη επαφής 4 σε ίντσες ανθεκτική αφή καλωδίων. Βάσει του πιό πρόσφατου δελτίου lcp-03015A έκδοσης που καταβλήθηκε έξω σε 10 21 το 2003, επίδειξη υποστηρίξεων LQ035Q7DH01 240 (RGB) ×320 (QVGA) με το λόγο διάστασης στις 3:4 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 53,64 ×71.52 (W) (Χ) χιλ., μέγεθος περιλήψεων 65 ×86.2 (W) (Χ) ×4.2 (D) χιλ., που βλέπει το μέγεθος περιοχής 57,4 ×75.2 (W) (Χ) χιλ., με το treament επιφάνειας του σκληρού επιστρώματος (3H), καθαρό βάρος 45.0g (τύπος.). Όπως μια TN, κανονικά άσπρος, προϊόν Transflective LCM, LQ035Q7DH01 μπορεί παρέχει 100 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 70:1 τη transimissive, αναλογία αντίθεσης 4:1 (τύπος.) αντανακλαστική, το 40/40/40/50 (τύπος.) (CR≥2) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 30/50 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 10K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
