Λεπτομέρειες:
|

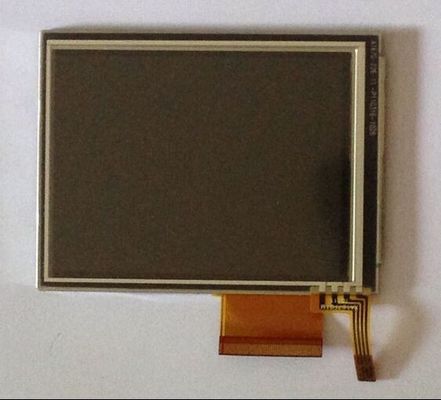

πρότυπο: | LQ035Q7DH05 | Εμπορικό σήμα: | Αιχμηρός |
---|---|---|---|
Σχήμα εικονοκυττάρου: | 240 (RGB) ×320 [QVGA] 113PPI | Διαγώνιο μέγεθος: | 3,5 ίντσα |
Πηγή φωτός: | WLED, οδηγός W/O | Τύπος διεπαφών: | Παράλληλος RGB (1 CH, 6 μπιτ), 61 καρφίτσες FPC |
Φωτεινότητα: | 110 cd/m ² (τύπος.) | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -10 ~ 70 °C Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |
Υψηλό φως: | 240×320RGB αιχμηρή επίδειξη TFT LCD,110cd/m2 αιχμηρή επίδειξη TFT LCD,LQ035Q7DH05 |
LQ035 σειρά LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
Μέγεθος επιτροπής: | 3,5 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
240 (RGB) ×320, QVGA | RGB κάθετο λωρίδα | 0.0745×0.2235 χιλ. | 0.2235×0.2235 χιλ. [113PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
53.64×71.52 χιλ. | 57.4×75.2 χιλ. | 65×86.2 χιλ. | 4.0±0.2 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 3:4 (W: Χ) | Τύπος πορτρέτου | ||
Οθόνη επαφής: | Σημεία αφής | TP ελεγκτής | Τύπος σημάτων | Τεχνολογία αφής |
1 σημείο | Χωρίς ελεγκτή αφής | - | 4-καλώδιο ανθεκτική αφή | |
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 45.0g (τύπος.) | Σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
110 cd/m ² (τύπος.) | TN, κανονικά λευκιά, Transflective | 95:1 (τύπος.) (μεταδιδόμενο) 3:1 (τύπος.) (αντανακλαστικός) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
50/50/50/50 (τύπος.) (CR≥2) | 6 η ώρα | 15/30 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6638K | 262K (6-κομμάτι) | Χ: 0,310 Υ: 0,330 | |
1931 χρώμα Gamlt: | Αναλογία NTSC | sRGB κάλυψη | RGB κάλυψη πλίθας |
29% | 39% | 30% | |
Dci-P3 κάλυψη | Rec.2020 κάλυψη | Παρατηρήσεις | |
30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Παραλλαγή φωτεινότητας: | 1.25/1.43 (τύπος. /Max.) (9 σημεία) | ||
Απόδοση: | τρισδιάστατος τύπος | Υπαίθρια διαφάνεια | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 2.5/4% (ελάχιστος/τύπος.) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (τύπος.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (τύπος.) (VSHA/VSHD/VDD/VEE) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | FPC | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
PC 1 | 0,3 χιλ. | 61 καρφίτσες |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών | - | - | - | - | |
WLED ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
15/20mA (τύπος. /Max.) | 22.2/25.2V (τύπος. /Max.) | 333mW (τύπος.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός WLED | |||
- | Συμπεριλαμβανόμενος στη διεπαφή σημάτων επιτροπής | Αριθ. |
Επίδειξη υποστηρίξεων LQ035Q7DH05 240 (RGB) ×320 (QVGA) με το λόγο διάστασης στις 3:4 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 53,64 ×71.52 (W) (Χ) χιλ., μέγεθος περιλήψεων 65 ×86.2 (W) (Χ) ×4.2 (D) χιλ., που βλέπει το μέγεθος περιοχής 57,4 ×75.2 (W) (Χ) χιλ., με το treament επιφάνειας του σκληρού επιστρώματος (3H), καθαρό βάρος 45.0g (τύπος.). Όπως μια TN, κανονικά άσπρος, προϊόν Transflective LCM, LQ035Q7DH05 μπορεί παρέχει 110 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 95:1 τη transimissive, αναλογία αντίθεσης 3:1 (τύπος.) αντανακλαστική, το 50/50/50/50 (τύπος.) (CR≥2) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 15/30 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K, επίσης με την απόδοση της κλίμακας 29% χρώματος (NTSC). Αυτό το προϊόν υιοθέτησε WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών, εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
