Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρό | Πρότυπο πάνελ: | LQ043T1DG03 |
|---|---|---|---|
| ΕΠΙΤΡΟΠΗ: | 480 (RGB) ×272, WQVGA, 128PPI | Μέγεθος πίνακα: | 40,3 ίντσες. |
| Τύπος λαμπτήρα: | 9S1P WLED, 7K ώρες, χωρίς οδηγό | Φωτεινότητα: | 500 cd/m ² (τύπος.) |
| Διασύνδεση σήματος: | Παράλληλο RGB (1 χλμ, 8 bit), 40 πιν FPC | Περιβάλλον: | Θερμοκρασία λειτουργίας: -10 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 85 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Επιτροπή αφής WLED LVDS TFT |
||
Η σειρά LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 500 (Τύπος.) | 45/45/20/55 (τύπος) | 30/30 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 300: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6551K | 16.7M (8-bit) | Χ:0.310" Υ:0.340 | |
| Λευκή παραλλαγή: | 1.25/1.43 (τύπος/μέγιστο) (π.χ. 9 βαθμοί) | ||
| Μέγεθος πίνακα: | 4.3 | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 480 ((RGB) × 272 [WQVGA] | Βόρεια λωρίδα RGB | 0.198×0.198 [128PPI] | 0.066×0.198 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 95.04 ((H) × 53.856 ((V) | 98.7 ((H) × 57,5 ((V) | 105.5 ((H) × 67.2 ((V) | 50,05±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | ||
| Εικόνα αφής: | Ελεγκτής | Σημεία επαφής | Διασύνδεση | Τεχνολογία TP |
| Χωρίς χειριστήριο αφής | 1 βαθμός | - | 4 καλώδια αντίσταση επαφής | |
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 62.0g (τύπος.) | - | Αντιφωτιστική, σκληρή επίστρωση (2H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 9S1P | 1 χορδή | 7K (μίν.) | - | |
| WLED Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 280,8/31,5V (τύπος/μέγιστο) | 20mA (τύπος.) | 123mW (μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | - Όχι, όχι. | Επενδύσεις σε ηλεκτρική ενέργεια | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| 0.5 mm | 4 πινάκια | 1 τεμάχιο | BLE-4PINS-CNNA | |||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (τύπος) ((VCC/AVDD) | 0.5/8.0mA (τύπος) (ICC/IAVDD) | - | ||||
| Πρόσθετη τάση για σήματα οθόνης: | VIL≤0,2VCC· VIH≥0,8VCC | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Παράλληλο RGB (1 ch, 8-bit) | Επενδύσεις σε ηλεκτρική ενέργεια | ||||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| 0.5 mm | 40 πινάκια | 1 τεμάχιο | DRGB-40P1C8B-060B | |||

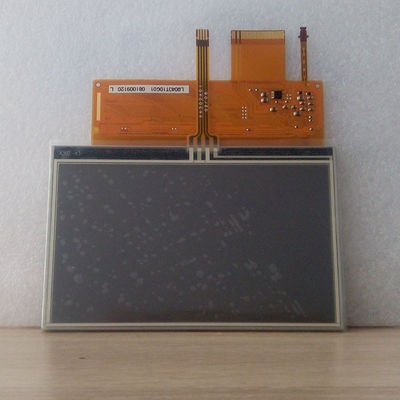

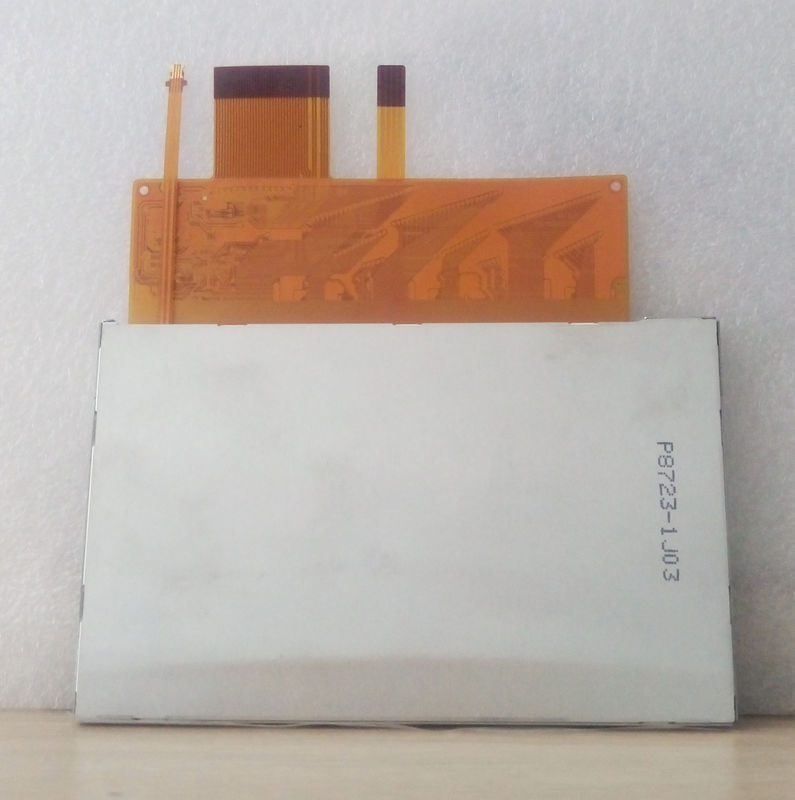

LQ043T1DG03 υποστηρίζει την προβολή480 (RGB) × 272Το WQVGA έχει αναλογία όψεως 16:9 (W:H), τα pixel του οποίου είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 95,04 ((W) × 53,856 ((H) mm, μέγεθος περίγραμμα 105,5 ((W) × 67.2 ((H) × 5.35 ((D) mm, μεγέθους περιοχής θέασης 98,7 ((W) × 57,5 ((H) mm, με επιφανειακή επεξεργασία με αντηλιακό, σκληρή επικάλυψη (2H), καθαρό βάρος 62,0 g (τύπος). Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM,LQ043T1DG03 μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 3001 αναλογία αντίθεσης μετάδοσης, 45/45/20/55 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30/30 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε το 9S1P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 7K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
