Λεπτομέρειες:
|
Εμπορικό σήμα επιτροπής: | Αιχμηρός | Πρότυπο επιτροπής: | LQ084V1DG22 |
---|---|---|---|
Τύπος λαμπτήρων: | 1 PC CCFL, ώρες 50K | Διεπαφή σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 31 καρφιτσών |
ΦΩΤΕΙΝΟΤΗΤΑ: | 300 cd/m ² (τύπος.) | μέγεθος επιτροπής: | 8.4INCH |
ΨΗΦΙΣΜΑ: | 640 (RGB) ×480, VGA, 94PPI | Περιβάλλον: | Λειτουργούντα Temp.: 0 ~ 55 °C Temp αποθήκευσης.: -25 ~ 70 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
LQ084 σειρά LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
Μέγεθος επιτροπής: | 8,4 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
640 (RGB) ×480, VGA | RGB κάθετο λωρίδα | 0.089×0.270 χιλ. | 0.267×0.270 χιλ. [94PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
170.88×129.6 χιλ. | 175.9×134.6 χιλ. | 216×152.4 χιλ. | 12.0 (τύπος.) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Τοποθετώντας τρύπες προσώπου (4 PC) | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 410±20g | Αντιθαμπωτικός (ελαφριά ομίχλη 28%), σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
300 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 250:1 (τύπος.) (μεταδιδόμενος) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
55/55/55/40 (τύπος.) (CR≥10) | 12 η ώρα | 20/40 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6172K | 262K (6-κομμάτι) | Χ: 0,319 Υ: 0,329 | |
Παραλλαγή φωτεινότητας: | 1.45 (μέγιστο) (5 σημεία) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
410/460mA (τύπος. /Max. VCC=3.3V) (ICC) | 3.3/5.0V (τύπος.) (VCC) | - | ||||
Τάση για τα σήματα επίδειξης: | VIL≤0.3VCC 0.7VCC≤VIH | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | Συνδετήρας | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
ΩΡΕΣ | DF9BA-31P-1V | PC 1 | 1,0 χιλ. | 31 καρφίτσες | Drgb-31p1c6b-010K |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | - | - | PC 1 | 50K (τύπος.) | - | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
2.0/6.0/6.5mA (ελάχιστος/τύπος. /Max.) | 4.1W (τύπος.) | |||||
Διεγερτική τάση | Συχνότητα λαμπτήρων | |||||
1300/1500V (μέγιστο) (Ta=+25/0℃) | 20/45/70 KHz (ελάχιστο/τύπος. /Max.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
- | Συνδετήρας | |||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JST | Bhr-03vs-1 | PC 1 | 4,0 χιλ. | 3 καρφίτσες | Bll-3pins-HNL |

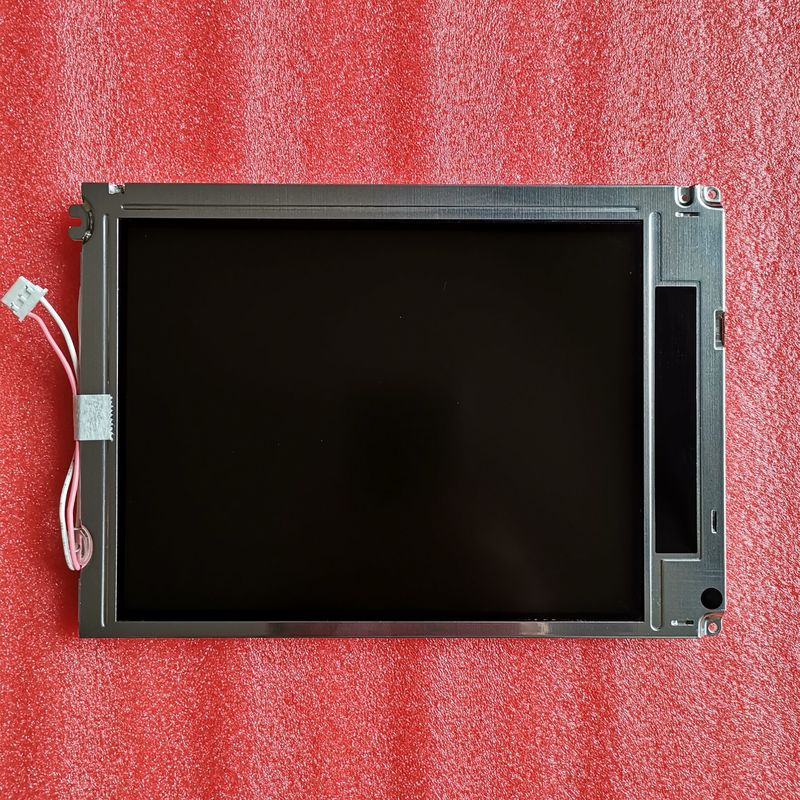

Επίδειξη υποστηρίξεων LQ084V1DG22 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 170,88 ×129.6 (W) (Χ) χιλ., μέγεθος περιλήψεων 216 ×152.4 (W) (Χ) χιλ., που βλέπει το μέγεθος περιοχής 175,9 ×134.6 (W) (Χ) χιλ., με το treament επιφάνειας αντιθαμπωτικού (ελαφριά ομίχλη 28%), σκληρό επίστρωμα (3H), καθαρό βάρος 410±20g. Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ084V1DG22 μπορεί παρέχει 300 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 250:1 τη transimissive, το 55/55/55/40 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 12 η ώρα, και ο χρόνος απόκρισης της 20/40 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K.
