Λεπτομέρειες:
|
Πρότυπο: | LQ084V1DG41 | Εμπορικό σήμα: | Αιχμηρός |
---|---|---|---|
Διαγώνιο μέγεθος: | 8,4 ίντσα | Φωτεινότητα: | 300 cd/m ² (τύπος.) |
Σχήμα εικονοκυττάρου: | 640 (RGB) ×480 [VGA] 95PPI | Πηγή φωτός: | CCFL [PC 1], οδηγός W/O |
Τύπος διεπαφών: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 31 καρφιτσών | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -10 ~ 65 °C Θερμοκρασία αποθήκευσης: -30 ~ 70 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
LQ084 σειρά LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | 640 (RGB) ×480 [VGA] | Πίσσα σημείων | 0.089×0.267 χιλ. (H×V) |
---|---|---|---|---|
Διαμόρφωση | RGB κάθετο λωρίδα | Πίσσα εικονοκυττάρου | 0.267×0.267 χιλ. (H×V) [95PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης | 170.88×128.16 χιλ. (H×V) | Bezel περιοχή | 175.9×134.6 χιλ. (H×V) |
Περίληψη αμυδρή. | 221×152.4 χιλ. (H×V) | Βάθος περιλήψεων | 12.0 (τύπος.) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Επίπεδο ορθογώνιο | Προσανατολισμός | Τύπος τοπίων |
Λόγος διάστασης | 4:3 (Χ: Β) | Ύφος μορφής | ||
Τρύπες & υποστηρίγματα: | Τοποθετώντας τρύπες προσώπου | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Βάρος | 430g (μέγιστο) | Επιφάνεια | Αντιθαμπωτικός (ελαφριά ομίχλη 25%), σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | 300 cd/m ² (τύπος.) | Αναλογία αντίθεσης | 600:1 (τύπος.) (μεταδιδόμενος) |
---|---|---|---|---|
Γωνία εξέτασης | 70/70/60/50 (τύπος.) (CR≥10) | Οπτικός τρόπος | TN, κανονικά άσπρος, μεταδιδόμενη | |
Κατεύθυνση εξέτασης | 12 η ώρα | Χρόνος απόκρισης | 10/25 (τύπος.) (Tr/Td) (κα) | |
Απόδοση χρώματος: | Χρωματικότητα | Wx: 0,313 Wy: 0,329 | Αριθμοί χρώματος | 262K (6-κομμάτι) |
Θερμοκρασία χρώματος | 6485K | Άσπρη ομοιομορφία | 1.45 (μέγιστο) (5 σημεία) |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Μορφή λαμπτήρων | - | Τύπος λαμπτήρων | CCFL | Χρόνος ζωής | - |
---|---|---|---|---|---|---|
Αντικατάσταση | Αναπληρώσιμος | Ποσό | PC 1 | Θέση | Τύπος φωτός ακρών (κατώτατη πλευρά) | |
Λαμπτήρας ηλεκτρικός: | Εισαγωγή τάσης | 680V (τύπος.) | Τρέχουσα εισαγωγή | 3.5/6.0/6.5mA (ελάχιστος/τύπος. /Max.) | ||
Συχνότητα | 35/45/70 KHz (ελάχιστο/τύπος. /Max.) | Λάκτισμα-από την τάση | 1500V (μέγιστο) (Ta=-10℃) | |||
Κατανάλωση | 4.1W (τύπος.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός λαμπτήρων | Αριθ. |
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
JST | Bhr-03vs-1 | 4,0 χιλ. | 3 καρφίτσες | PC 1 | Bll-3pins-HNL |
Σύστημα σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ) | Τάση λογικής | VIL≤0.8V 2.1V≤VIH | |||
---|---|---|---|---|---|---|
Σήμα ηλεκτρικό: | Εισαγωγή τάσης | 3.3/5.0V (τύπος.) (VCC) | Τρέχουσα εισαγωγή | 240/155mA (τύπος.) (ICC) | ||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συνδετήρας | Θέση | - | ||
Λεπτομέρεια συνδετήρων: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
ΩΡΕΣ | DF9BA-31P-1V | 1,0 χιλ. | 31 καρφίτσες | PC 1 | Drgb-31p1c6b-010K |

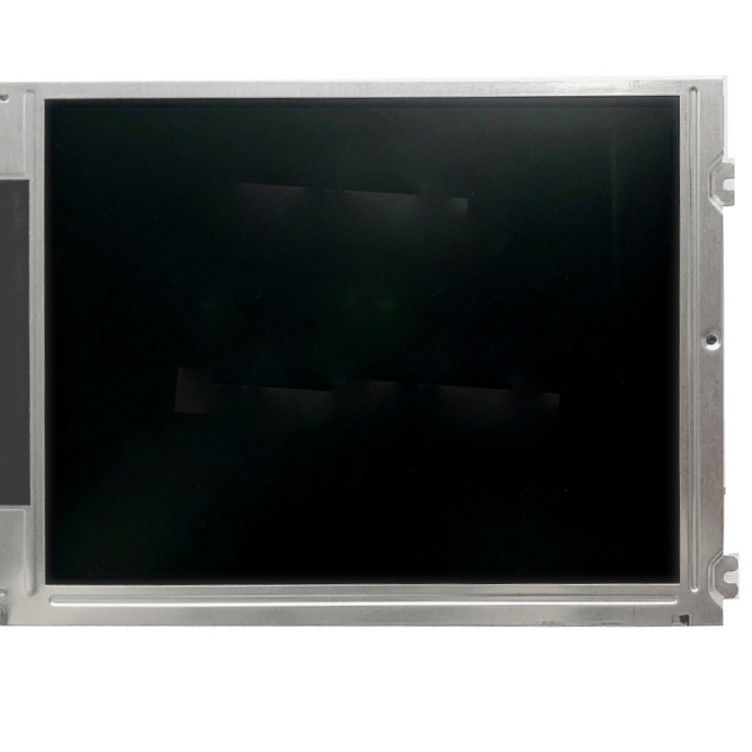

Επίδειξη υποστηρίξεων LQ084V1DG41 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 170,88 ×128.16 (W) (Χ) χιλ., μέγεθος περιλήψεων 221 ×152.4 (W) (Χ) χιλ., που βλέπει το μέγεθος περιοχής 175,9 ×134.6 (W) (Χ) χιλ., με το treament επιφάνειας αντιθαμπωτικού (ελαφριά ομίχλη 25%), σκληρό επίστρωμα (3H), καθαρό βάρος 430g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ084V1DG41 μπορεί παρέχει 300 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 600:1 τη transimissive, το 70/70/60/50 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 12 η ώρα, και ο χρόνος απόκρισης της 10/25 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών (κατώτατη πλευρά), εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
