Λεπτομέρειες:
|

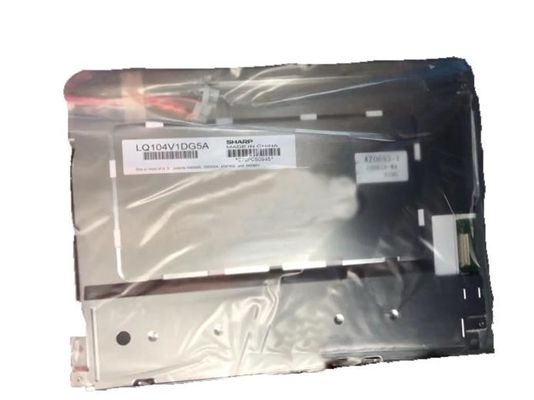

Κατασκευαστής: | Αιχμηρός | Πρότυπο όνομα: | LQ104V1DG5A |
---|---|---|---|
Αριθμός εικονοκυττάρου: | 640 (RGB) ×480 (VGA) 76PPI | Μέγεθος οθόνης: | 10.4» |
Φωτεινότητα: | 350 cd/m ² (τύπος.) | Backlight: | 2 PC CCFL, ώρες 50K, κανένας οδηγός |
Τύπος σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 31 καρφίτσες | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -30 ~ 70 °C Λειτουργούντα Temp.: -10 ~ 65 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
LQ104 σειρά LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
Μέγεθος επιτροπής: | 10,4 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
640 (RGB) ×480, VGA | RGB κάθετο λωρίδα | 0.110×0.330 χιλ. | 0.330×0.330 χιλ. [76PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
211.2×158.4 χιλ. | 214.6×162.4 χιλ. | 246.5×179.4 χιλ. | 15.5 (μέγιστο) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Τοποθετώντας τρύπες προσώπου (2-Φ3.4, 2-R1.7×4.4) αριστερό, δεξιό bezel | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 620g (μέγιστο) | Αντιθαμπωτικό, σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
350 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 500:1 (τύπος.) (μεταδιδόμενος) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
70/70/50/60 (τύπος.) (CR≥10) | 6 η ώρα | 10/25 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6485K | 262K (6-κομμάτι) | Χ: 0,313 Υ: 0,329 | |
Παραλλαγή φωτεινότητας: | 1.45 (μέγιστο) (5 σημεία) |
Κατανάλωση ισχύος: | 6.4W |
---|---|
Ποσοστό πλαισίων: | 60Hz |
Αντίστροφη ανίχνευση: | Ναι (U/D, L/R) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
210/140mA (τύπος.) (3.3V/5.0V) | 3.3/5.0V (τύπος.) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | Συνδετήρας | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
ΩΡΕΣ | DF9MA-31P-1V (32) | PC 1 | 1,0 χιλ. | 31 καρφίτσες | Drgb-31p1c6b-010K |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών (κατώτατη πλευρά) | Κατ' ευθείαν | 2 PC | 50K (τύπος.) | - | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
3.5/6.0/7.0mA (ελάχιστος/τύπος. /Max.) | 466.7V (τύπος.) | 5.6W (τύπος.) | ||||
Διεγερτική τάση | Συχνότητα λαμπτήρων | |||||
1000/1450V (μέγιστο) (Ta=+25/0℃) | 35/60/70 KHz (ελάχιστο/τύπος. /Max.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
Συνδετήρας | Αριθ. | |||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JST | BHR-02 (8,0) ΕΝΑΝΤΊΟΝ-1N | 2 PC | 8,0 χιλ. | 2 καρφίτσες | Bll-2pins-HL |
Επίδειξη υποστηρίξεων LQ104V1DG5A 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 211,2 ×158.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 246,5 ×179.4 (W) (Χ) ×15.5 (D) χιλ., που βλέπει το μέγεθος περιοχής 214,6 ×162.4 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος (3H), καθαρό βάρος 620g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ104V1DG5A μπορεί παρέχει 350 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 500:1 τη transimissive, το 70/70/50/60 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 10/25 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 2 PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (κατώτατη πλευρά) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
