Λεπτομέρειες:
|

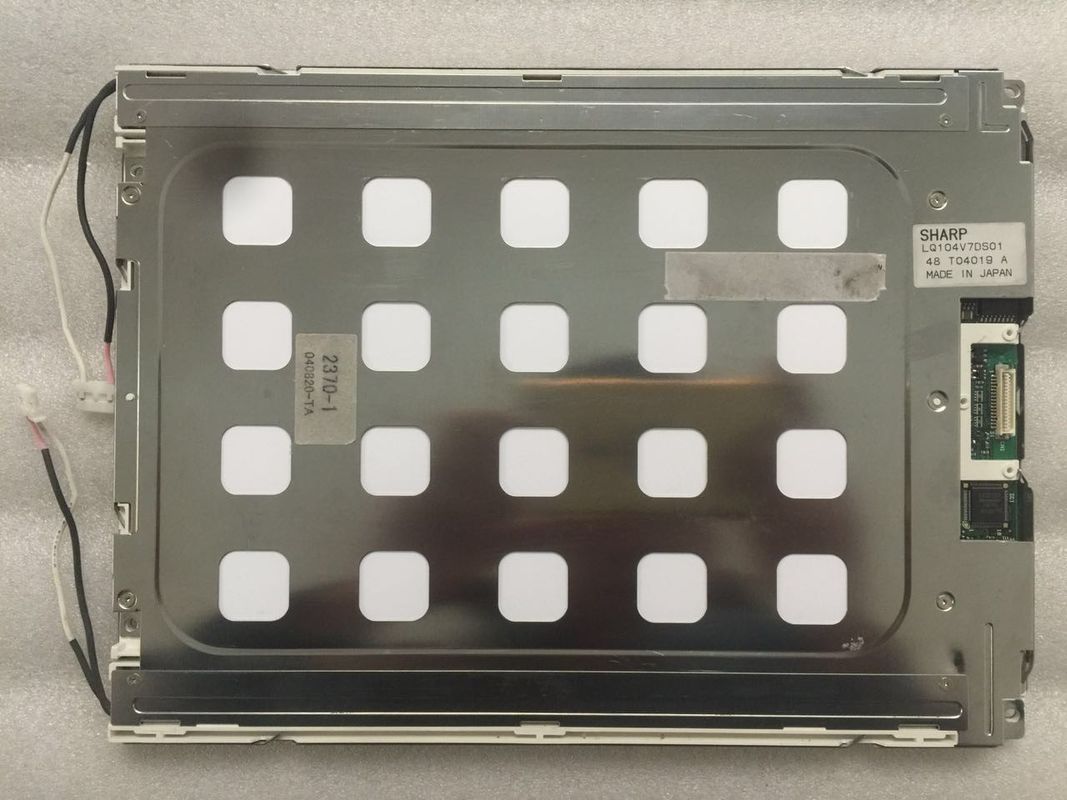

Πρότυπο όνομα: | LQ104V7DS01 | Μέγεθος οθόνης: | 10,4 ίντσα |
---|---|---|---|
Κατασκευαστής: | Αιχμηρός | Φωτεινότητα: | 250cd/m ² |
Τύπος σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 31 καρφιτσών | Backlight: | 2 PC CCFL, ώρες 50K, κανένας οδηγός |
Αριθμός εικονοκυττάρου: | 640 (RGB) ×480 (VGA) 76PPI | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -30 ~ 70 °C Λειτουργούντα Temp.: -10 ~ 65 °C |
Υψηλό φως: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
LQ104 σειρά LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Μέγεθος επιτροπής: | 10,4 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
640 (RGB) ×480, VGA | RGB κάθετο λωρίδα | 0.110×0.330 χιλ. | 0.330×0.330 χιλ. [76PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
211.2×158.4 χιλ. | 215.2×162.4 χιλ. | 245×195 χιλ. | 11.4±0.5 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Τοποθετώντας τρύπες προσώπου (2-Φ3.4, 2-R1.7×4.4) αριστερό, δεξιό bezel | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 700g (τύπος.) | Αντιθαμπωτικό, σκληρό επίστρωμα, αντιαντανάκλαση |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
250 cd/m ² (τύπος.) | TN, κανονικά λευκιά, Transflective | 250:1 (τύπος.) (μεταδιδόμενο) 4.5:1 (τύπος.) (αντανακλαστικός) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
45/45/45/45 (τύπος.) (CR≥5) | 6 η ώρα | 20/40 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6671K | 262K (6-κομμάτι) | Χ: 0,304 Υ: 0,361 | |
Παραλλαγή φωτεινότητας: | 1.45 (μέγιστο) (5 σημεία) | ||
Απόδοση: | τρισδιάστατος τύπος | Υπαίθρια διαφάνεια | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 3.2% (τύπος.) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
TBD/280mA (τύπος.) (ICC) | 3.3/5.0V (τύπος.) (VCC) | - | ||||
Τάση για τα σήματα επίδειξης: | VIL≤0.3VCC 0.7VCC≤VIH | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | Συνδετήρας | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
ΩΡΕΣ | DF9MA-31P-1V | PC 1 | 1,0 χιλ. | 31 καρφίτσες | Drgb-31p1c6b-010K |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών (κορυφή και κατώτατο σημείο) | Κατ' ευθείαν | 2 PC | 50K (ελάχιστος) | - | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
2.0/6.0/6.5mA (ελάχιστος/τύπος. /Max.) | 500V (τύπος.) | 6.0W (τύπος.) | ||||
Διεγερτική τάση | Συχνότητα λαμπτήρων | |||||
950/1250V (μέγιστο) (Ta=+25/0℃) | 20/35/60 KHz (ελάχιστο/τύπος. /Max.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
- | Συνδετήρας | Αριθ. | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JST | Bhr-03vs-1 | 2 PC | 4,0 χιλ. | 3 καρφίτσες | Bll-3pins-HNL |
Επίδειξη υποστηρίξεων LQ104V7DS01 640 (RGB) ×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 211,2 ×158.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 245 ×195 (W) (Χ) ×11.9 (D) χιλ., που βλέπει το μέγεθος περιοχής 215,2 ×162.4 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος, αντιαντανάκλαση, καθαρό βάρος 700g (τύπος.). Όπως μια TN, κανονικά άσπρος, προϊόν Transflective LCM, LQ104V7DS01 μπορεί παρέχει 250 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 250:1 τη transimissive, αναλογία αντίθεσης 4.5:1 (τύπος.) αντανακλαστική, το 45/45/45/45 (τύπος.) (CR≥5) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 20/40 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 2 PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (κορυφή και κατώτατο σημείο) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
