Λεπτομέρειες:
|
| Σχήμα: | Δελτίο ΕΚ 6-1994, σημείο 2.1. | Φωτεινότητα: | 400 cd/m2 (Τύπος) |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 11,6 ίντσα | Φόρμα pixel: | 2560 ((RGB) × 1440 [Quad-HD] 252PPI |
| Τύπος διεπαφής: | eDP (4 λωρίδες), 40 πινές | Πηγή φωτός: | WLED, 15 χιλιάδες ώρες, με πρόγραμμα οδήγησης LED |
| Γωνία θέασης: | 80/80/80/80 (τύπος.) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Επισημαίνω: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
||
Η σειρά LQ116 LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 400 (τύπος) | 80/80/80/80 (τύπος) | 25 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ΒΑ, συνήθως μαύρο, μεταδοτικό. | 1000: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 71% | 100% | 74% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.45 (τύπος/μέγιστο) (πέντε βαθμοί) | ||
| Μέγεθος πίνακα: | 11.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 2560 ((RGB) × 1440 [Quad-HD] | Βόρεια λωρίδα RGB | 0.1005 × 0,1005 [252PPI] | 0.0335×0.1005 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 257.28 ((H) × 144.72 ((V) | - | 268 ((H) × 166,94 ((V) | 20,40±0,2 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 152g (τύπος) | - | Αντιφως (Haze 42%), σκληρή επίστρωση (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15K (τύπος) | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 216/587mA (τύπος/μέγιστο.) | - | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 425/760mA (τύπος/μέγιστο.) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||

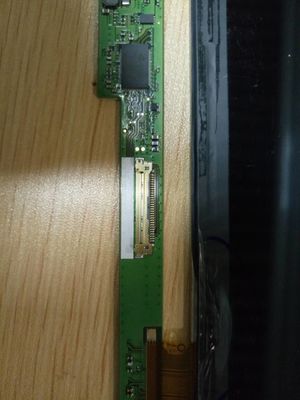

| Επενδύσεις (eDP) (4 λωρίδες) | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | 20525-040Ε-02 | 0.4 mm | 40 πινάκια | 1 τεμάχιο | ||

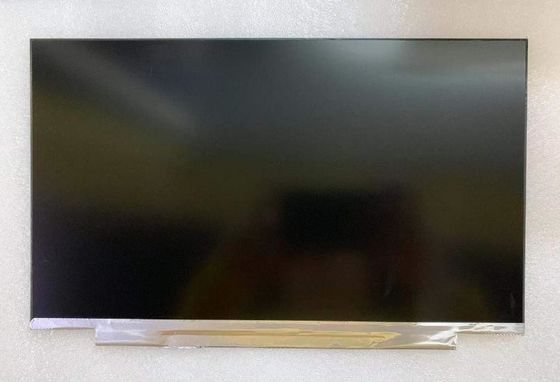

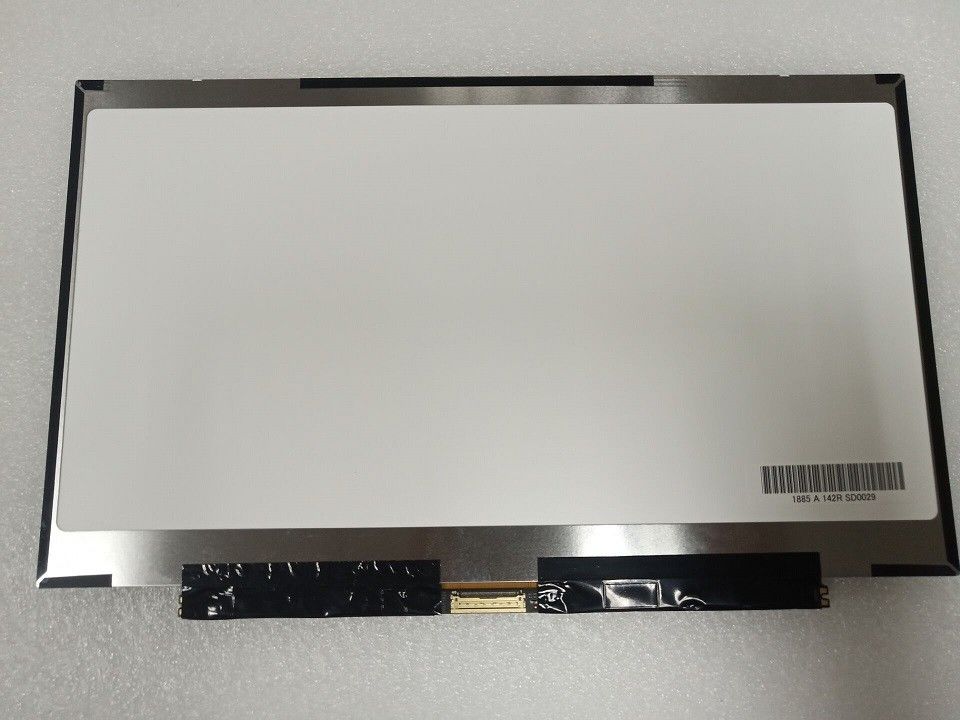

LQ116T1JW03 υποστηρίζει την προβολή2560 ((RGB) × 1440(Quad-HD) με αναλογία όψεως 16: 9 (W: H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip, σύμφωνα με τον υπολογισμό του Panelook η πυκνότητα των pixel είναι 252 PPI.Έχει ενεργό χώρο 257.28 ((W) × 144.72 ((H) mm, μέγεθος περίγραμμα 268 ((W) × 166.94 ((H) × 2.6 ((D) mm, με επεξεργασία επιφάνειας από Antiglare (Haze 42%), σκληρή επίστρωση (3H), καθαρό βάρος 152g (τύπος), σχήμα σχήματος από Slim (PCBA Flat, T≤3.2mm).Ως βετεράνος, Κανονικά μαύρο, μεταδοτικό προϊόν LCM, LQ116T1JW03 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 1000:1 μεταδοτική αναλογία αντίθεσης, γωνία θέασης 80/80/80/80 (τύπος.)Καλύτερη κατεύθυνση θέασης στην Συμμετρία.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα,επίσης με απόδοση χρωματικής γκάμας 100% (sRGB)Αυτό το προϊόν υιοθέτησε το WLED ως σύστημα φώτισης που τοποθετήθηκε ως τύπος φωτός Edge και έχει διάρκεια ζωής 15K ώρες, με LED Driver.
