Λεπτομέρειες:
|
| Διαγώνιο μέγεθος: | 12,1 ίντσα | Σχήμα: | Επικεφαλής |
|---|---|---|---|
| Φωτεινότητα: | 1000 cd/m ² (τύπος.) | Φόρμα pixel: | 1280 ((RGB) × 800 [WXGA] 124PPI |
| Τύπος διεπαφής: | Επικοινωνία LVDS (1 ch, 6/8-bit) 20 πινών Συνδέτης | Πηγή φωτός: | WLED, 50 χιλιάδες ώρες, με LED Driver |
| Γωνία θέασης: | 80/80/65/80 | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
||
Η σειρά LQ121 LQ121K1LW56 LQ121K1LG61 LQ121K1LG59 LQ121K1LG58
| Μέγεθος πίνακα: | 12.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1280 (RGB) × 800, WXGA | Βόρεια λωρίδα RGB | 00,068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 261.12 × 163,2 mm | 2640,3 × 167,2 mm | 278×184 mm | 8.6/9.6 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 550 g (μέγιστο.) | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 1000 cd/m2 (τύπος) | TN, κανονικά λευκό, μεταδοτικό | 800(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 80/80/65/80 (τύπος) | Στις έξι. | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6593 χλμ. | 262K/16.2M (6-bit / 6-bit + FRC) | Χ:0.310" Υ:0.335 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 70% | 92% | 71% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 73% | 52% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.33 (μέγιστο) (πέντε βαθμοί) | ||
| Απόδοση: | 3D τύπος | Εξωτερική ορατότητα | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | - | |
| Καταναλώσεις ενέργειας: | 5.8W (τύπος.) |
|---|---|
| Ποσοστό εικόνας: | 60 Hz |
| Αντίστροφη σάρωση: | Ναι (180°) |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 350/500mA (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| HRS | DF14H-20P-1.25H ((56) | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστικό σήμα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 50 χιλιάρικα. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | Μειωμένο μέγεθος | 1 τεμάχιο | 10,0 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 0.65/1.20A (τύπος/μέγιστο) | 12.0V (τύπος.) | - | ||||

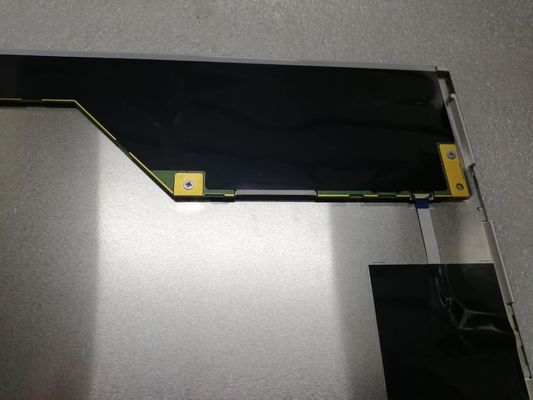

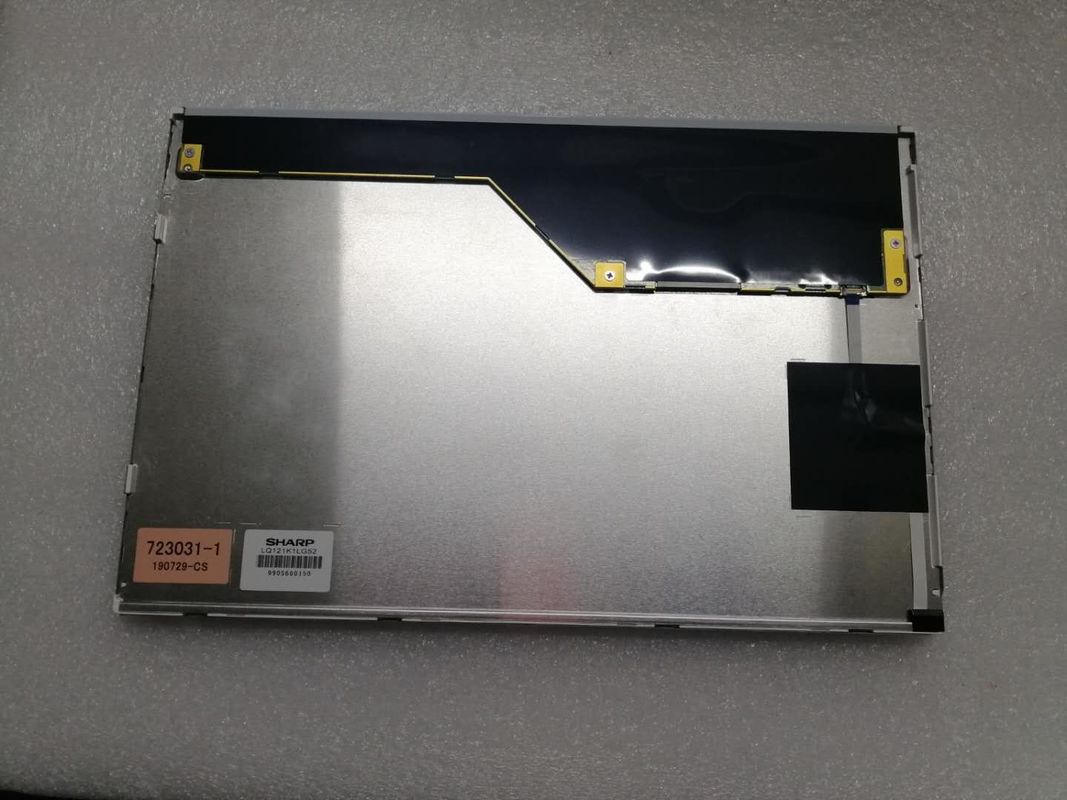

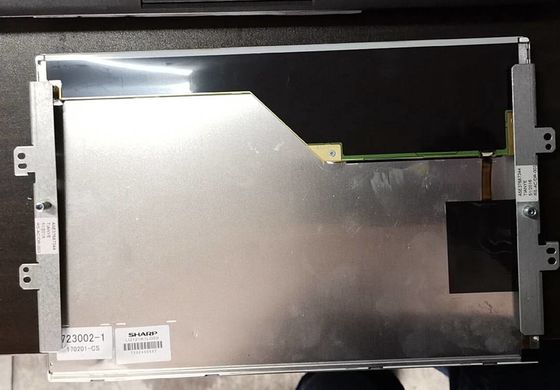

LQ121K1LG61 υποστηρίζει την προβολή1280 (RGB) × 800Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (WXGA) με αναλογία όψεως 16:10 (W:H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 261.12 ((W) × 163.2 ((H) mm, μέγεθος περίγραμμα 278 ((W) × 184 ((H) × 9.6 (Δ) mm, μεγέθους περιοχής προβολής 264,3 mm × 167,2 mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 550 g (μέγιστο).LQ121K1LG61 μπορεί να παρέχει 1000 cd/m2 φωτεινότητα οθόνης 8001 αναλογία αντίθεσης μετάδοσης, 80/80/65/80 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.2M, επίσης με απόδοση χρωματικής γκάμας 70% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο LQ121K1LG61 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 συνδέσμους συνδέσμου με τάση τροφοδοσίας 3.3V (τύπος).
