Λεπτομέρειες:
|

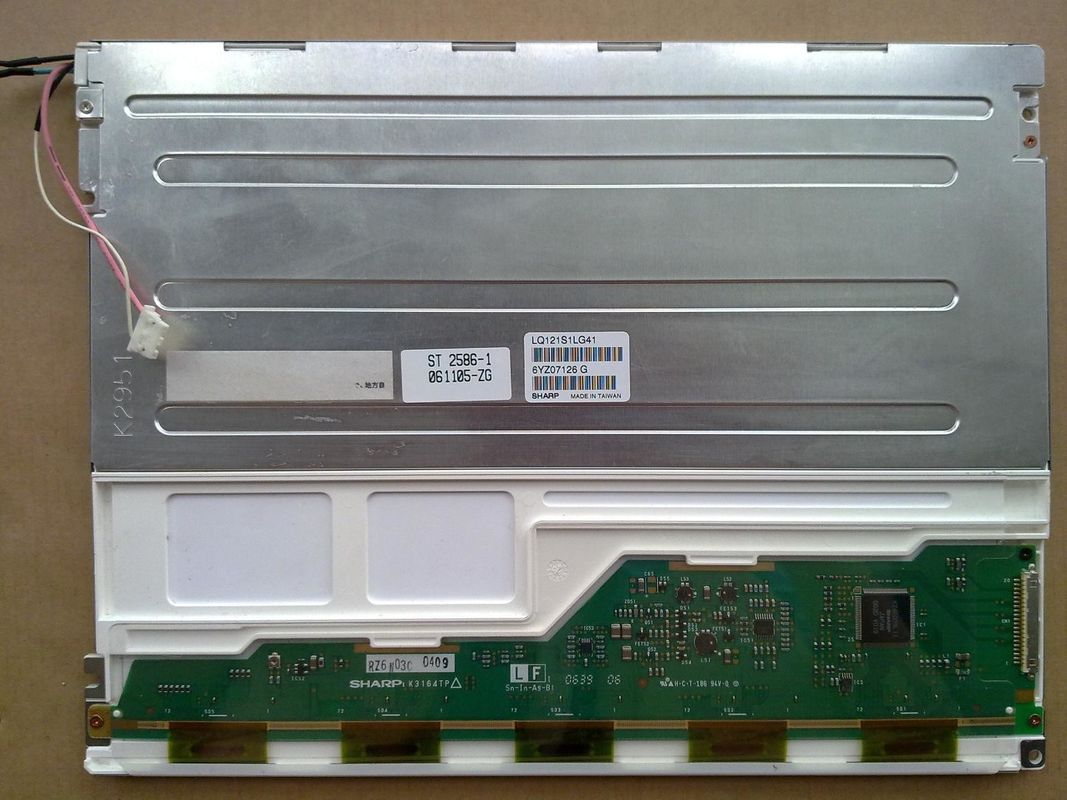

Διαγώνιο μέγεθος: | 12,1 ΙΝΤΣΑ | Πρότυπο: | LQ121S1LG41 |
---|---|---|---|
Φωτεινότητα: | 370cd/m ² | Σχήμα εικονοκυττάρου: | 800 (RGB) ×600 [SVGA] 82PPI |
Τύπος διεπαφών: | LVDS (1 CH, 6 μπιτ), συνδετήρας 20 καρφιτσών | Πηγή φωτός: | CCFL [2 PC], ώρες 50K, οδηγός W/O |
Περιβάλλον: | Λειτουργούσα θερμοκρασία: -10 ~ 65 °C Θερμοκρασία αποθήκευσης: -30 ~ 70 °C | Γωνία εξέτασης: | 70/70/50/60 |
Υψηλό φως: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
LQ121 σειρά LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
Μέγεθος επιτροπής: | 12,1 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
800 (RGB) ×600, SVGA | RGB κάθετο λωρίδα | 0.1025×0.3075 χιλ. | 0.3075×0.3075 χιλ. [82PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
246×184.5 χιλ. | 249.0×187.5 χιλ. | 276×209 χιλ. | 11.0 (μέγιστο) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Τοποθετώντας τρύπες προσώπου (2-Φ3.4, 2-R1.7) αριστερό, δεξιό bezel | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 660g (μέγιστο) | Αντιθαμπωτικό, σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
370 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 450:1 (τύπος.) (μεταδιδόμενος) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
70/70/50/60 (τύπος.) (CR≥10) | 6 η ώρα | 10/30 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6485K | 262K (6-κομμάτι) | Χ: 0,313 Υ: 0,329 | |
1931 χρώμα Gamlt: | Αναλογία NTSC | sRGB κάλυψη | RGB κάλυψη πλίθας |
50% | 69% | 52% | |
Dci-P3 κάλυψη | Rec.2020 κάλυψη | Παρατηρήσεις | |
52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Παραλλαγή φωτεινότητας: | 1.25 (μέγιστο) (5 σημεία) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
380/230mA (τύπος.) (3.3/5.0V) | 3.3/5.0V (τύπος.) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | Συνδετήρας | LVDS (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JAE | Fi-SE20M | PC 1 | 1,25 χιλ. | 20 καρφίτσες | Lvds-20p1c6b-070D |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών (τοπ πλευρά) | Κατ' ευθείαν | 2 PC | 50K (ελάχιστος) | Αναπληρώσιμος (LQ0DDB5399) | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
3.0/6.0/6.5mA (ελάχιστος/τύπος. /Max.) | 583V (τύπος.) | 7.0W (τύπος.) | ||||
Διεγερτική τάση | Συχνότητα λαμπτήρων | |||||
1200/1500V (μέγιστο) (Ta=+25/-10℃) | 40/60/80 KHz (ελάχιστο/τύπος. /Max.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
- | Συνδετήρας | Αριθ. | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JST | Bhr-03vs-1 | 2 PC | 4,0 χιλ. | 3 καρφίτσες | Bll-3pins-HNL |
Επίδειξη υποστηρίξεων LQ121S1LG41 800 (RGB) ×600 (SVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 246 ×184.5 (W) (Χ) χιλ., μέγεθος περιλήψεων 276 ×209 (W) (Χ) ×11 (D) χιλ., που βλέπει το μέγεθος περιοχής 249,0 ×187.5 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος (3H), καθαρό βάρος 660g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ121S1LG41 μπορεί παρέχει 370 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 450:1 τη transimissive, το 70/70/50/60 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 10/30 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K, επίσης με την απόδοση της κλίμακας 50% χρώματος (NTSC). Αυτό το προϊόν υιοθέτησε 2 PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (τοπ πλευρά) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
