Λεπτομέρειες:
|
Πρότυπο όνομα: | LS010B7DH01 | Αριθμός εικονοκυττάρου: | 128×128 129PPI |
---|---|---|---|
Μέγεθος: | 0,99 ίντσες | Ρύθμιση: | ορθογώνιο |
Αναλογία αντίθεσης: | 14:1 (τύπος.) (RF) | Γωνία εξέτασης: | 40/40/60/60 (λεπτό) (CR≥3) |
Απάντηση: | 10/20 (τύπος.) (Tr/Td) κα | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -30 ~ 85 °C Λειτουργούντα Temp.: -20 ~ 70 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Αιχμηρή TFT LCD επίδειξη QVGA |

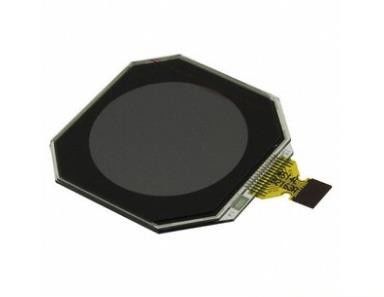

LS010 σειρά LS010B7DH02 LS010B7DH01
Βασικές πληροφορίες: | Εμπορικό σήμα | Πρότυπο | Τύπος | Πρότυπο αλλιώς |
---|---|---|---|---|
ΑΙΧΜΗΡΟΣ | LS010B7DH01 | CG-πυρίτιο, LCM | - | |
Αξιοπιστία: | RoHS | Λειτουργούσα θερμοκρασία | Θερμοκρασία αποθήκευσης | Αντίσταση δόνησης |
-20 ~ 70 °C | -30 ~ 85 °C | - |
Μέγεθος επιτροπής: | 0,99 ίντσες | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
128×128 | Ορθογώνιο | 0.1955×0.1955 χιλ. | 0.1955×0.1955 χιλ. [129PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
25.024×25.024 χιλ. | - | 33×33.4 χιλ. | 1.64±0.2 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Οριζόντια κυκλικός | 1:1 (W: Χ) | Τύπος τοπίων | ||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 3.70g (τύπος.) | Αντιθαμπωτικό, σκληρό επίστρωμα (3H) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
- | TN, κανονικά λευκιά, Transflective | 14:1 (τύπος.) (αντανακλαστικός) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
40/40/60/60 (λεπτό) (CR≥3) | - | 10/20 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
7203K | Μονοχρωματικός (1-κομμάτι) | Χ: 0,300 Υ: 0,330 | |
Μετάδοση: | 0,25% (τύπος.) (με τον πολωτή) | ||
Απόδοση: | τρισδιάστατος τύπος | Υπαίθρια διαφάνεια | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 17.0% (τύπος.) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
- | 5.0/5.0V (τύπος.) (VDD/VDDA) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | FPC | SPI | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
PC 1 | 10 καρφίτσες |
Επίδειξη υποστηρίξεων LS010B7DH01 128×128 με το λόγο διάστασης στις 1:1 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο ορθογώνιο. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 25,024 ×25.024 (W) (Χ) χιλ., μέγεθος περιλήψεων 33 ×33.4 (W) (Χ) ×1.84 (D) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος (3H), καθαρό βάρος 3.70g (τύπος.). Όπως μια TN, κανονικά άσπρος, προϊόν Transflective LCM, LS010B7DH01 μπορεί παρέχει, αναλογία αντίθεσης 14:1 (τύπος.) αντανακλαστική, το 40/40/60/60 (λεπτό) (CR≥3) (L/R/U/D) η γωνία εξέτασης, και ο χρόνος απόκρισης της 10/20 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 1 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των μονοχρωματικών χρωμάτων. Αυτό το προϊόν δεν έχει κανένα backlight. LS010B7DH01 χρησιμοποιεί SPI δεδομένου ότι είναι σήμα εισάγοντας το σύστημα, το οποίο σύνδεσε από 10 καρφίτσες FPC με την τάση παροχής ηλεκτρικού ρεύματος 5.0/5.0V (τύπος.)
