Λεπτομέρειες:
|
εμπορικό σήμα: | Αιχμηρός | Μέγεθος: | 1,26 ίντσα |
---|---|---|---|
πρότυπο: | LS013B7DH05 | Ενεργός περιοχή: | 20.88 (Χ) ×24.36 (Β) χιλ. |
Γωνία εξέτασης: | 60/60/60/60 (τύπος.) | Διεπαφή σημάτων: | SPI |
Τύπος λαμπτήρων: | Κανένα B/L | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -20 ~ 70 °C Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
Υψηλό φως: | Βιομηχανική LCD επιτροπή CCFL LVDS,Αιχμηρή TFT LCD επίδειξη QVGA |
LS013 σειρά LS013B7DH06 LS013B7DH05 LS013B7DH03 LS013B7DH01
Βασικές πληροφορίες: | Φωτεινότητα (cd/m ²) | Γωνία εξέτασης (L/R/U/D) | Χρόνος απόκρισης (κα) |
---|---|---|---|
- | 60/60/60/60 (τύπος.) (CR≥2) | 10/20 (τύπος.) (Tr/Td) | |
Καλύτερη άποψη επάνω | Τρόπος επίδειξης | Αναλογία αντίθεσης | |
- | Transflective | 20:1 (τύπος.) (αντανακλαστικός) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Χρώματα επίδειξης | Άσπρη συντεταγμένη |
7203K | Μονοχρωματικός (1-κομμάτι) | Χ: 0,300 Υ: 0,330 | |
Μεταβιβασιμότητα: | 0,4% (τύπος.) (με τον πολωτή) | ||
Απόδοση: | τρισδιάστατη τεχνολογία | Διαφάνεια φωτός του ήλιου | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 14.5% (τύπος.) |
Μέγεθος επιτροπής: | 1.26» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | Διαμόρφωση εικονοκυττάρου | Πίσσα εικονοκυττάρου (χιλ.) | Πίσσα σημείων (χιλ.) |
144×168 | Ορθογώνιο | 0.145×0.145 [175PPI] | 0.145×0.145 | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (χιλ.) | Bezel περιοχή (χιλ.) | Διάσταση περιλήψεων (χιλ.) | Βάθος περιλήψεων (χιλ.) |
20.88 (Χ) × 24,36 (Β) | - | 24.68 (Χ) × 30 (Β) | 0.75±0.1 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Προσανατολισμός | Λόγος διάστασης | Ύφος μορφής |
Επίπεδο ορθογώνιο | Τύπος πορτρέτου | 4:5 (Χ: Β) | ||
Άλλη λεπτομέρεια: | Βάρος | Κάλυψη επιτροπής | Επεξεργασία | |
1.10g (μέγιστο) | - | Αντιθαμπωτικό, σκληρό επίστρωμα (3H) |
Drive επιτροπής ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
---|---|---|---|---|---|---|
3.3/3.3/3.3V (τύπος.) (VDDA/VDD/VIH) | - | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Σήμα | Τύπος | |||
- | SPI | FPC | ||||
Λεπτομέρεια FPC: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
0,5 χιλ. | 10 καρφίτσες | PC 1 |

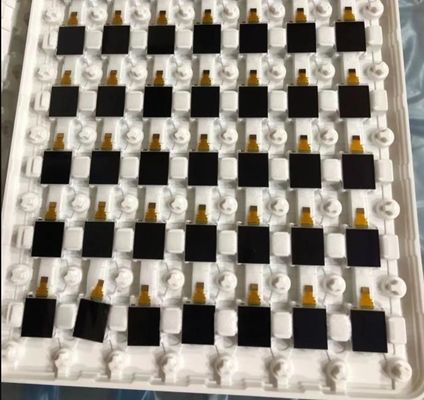

Κιβώτιο συσκευασίας: | Ποσότητα | Βάρος | Μέγεθος κιβωτίων |
---|---|---|---|
1120 PC/κιβώτιο | 6,5 κλ | 530×365×230 χιλ. (L×W×H) |

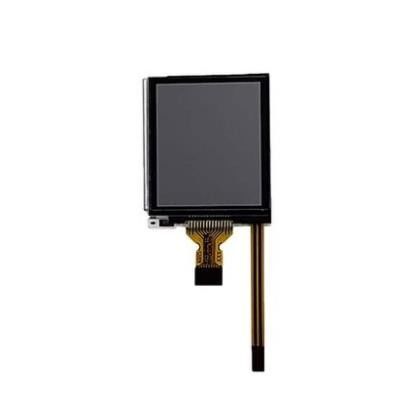

Επίδειξη υποστηρίξεων LS013B7DH05 144×168 με το λόγο διάστασης στις 4:5 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο ορθογώνιο. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 20,88 ×24.36 (W) (Χ) χιλ., μέγεθος περιλήψεων 24,68 ×30 (W) (Χ) ×0.76 (D) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος (3H), καθαρό βάρος 1.10g (μέγιστο). Όπως ένα προϊόν Transflective LCM, LS013B7DH05 μπορεί παρέχει, αναλογία αντίθεσης 20:1 (τύπος.) αντανακλαστική, το 60/60/60/60 (τύπος.) (CR≥2) (L/R/U/D) η γωνία εξέτασης, και ο χρόνος απόκρισης της 10/20 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 1 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των μονοχρωματικών χρωμάτων. Αυτό το προϊόν δεν έχει κανένα backlight. LS013B7DH05 χρησιμοποιεί SPI δεδομένου ότι είναι σήμα εισάγοντας το σύστημα, το οποίο σύνδεσε από 10 καρφίτσες FPC με την τάση παροχής ηλεκτρικού ρεύματος 3.3/3.3/3.3V (τύπος.)
